Bestellnummer
Ungültiger Bestellcode
| Menge | Stückpreis |
|---|---|
| 1+ | 118,76 $ |
| 10+ | 111,87 $ |
| 20+ | 110,27 $ |
Die Schnittstelle mit Linedriver MDB001 wird für die Kommunikation zwischen der ASSIST-Schnittstellenkarte und den Absolutgebern AP9200 und AP9201 benötigt. Die Schnittstelle enthält einen Schalter, der die RS422-Treiber und -Empfänger aktiviert oder deaktiviert
AP9200 Encoder: Schalter auf RS422
AP9201 Encoder: Schalter auf UART
|
Versorgungsspannung |
5 V DC vom ASSIST Board |
|
Versorgungsstrom |
10 mA |
|
Übertragungsfrequenz |
0 – 2 MHz |
|
Temperatur |
-20 bis 100°C |
Die Schnittstelle mit Linedriver MDB001 wird für die Kommunikation zwischen der ASSIST-Schnittstellenkarte und den folgenden Absolutgebern benötigt:
- AP9200
- AP9201

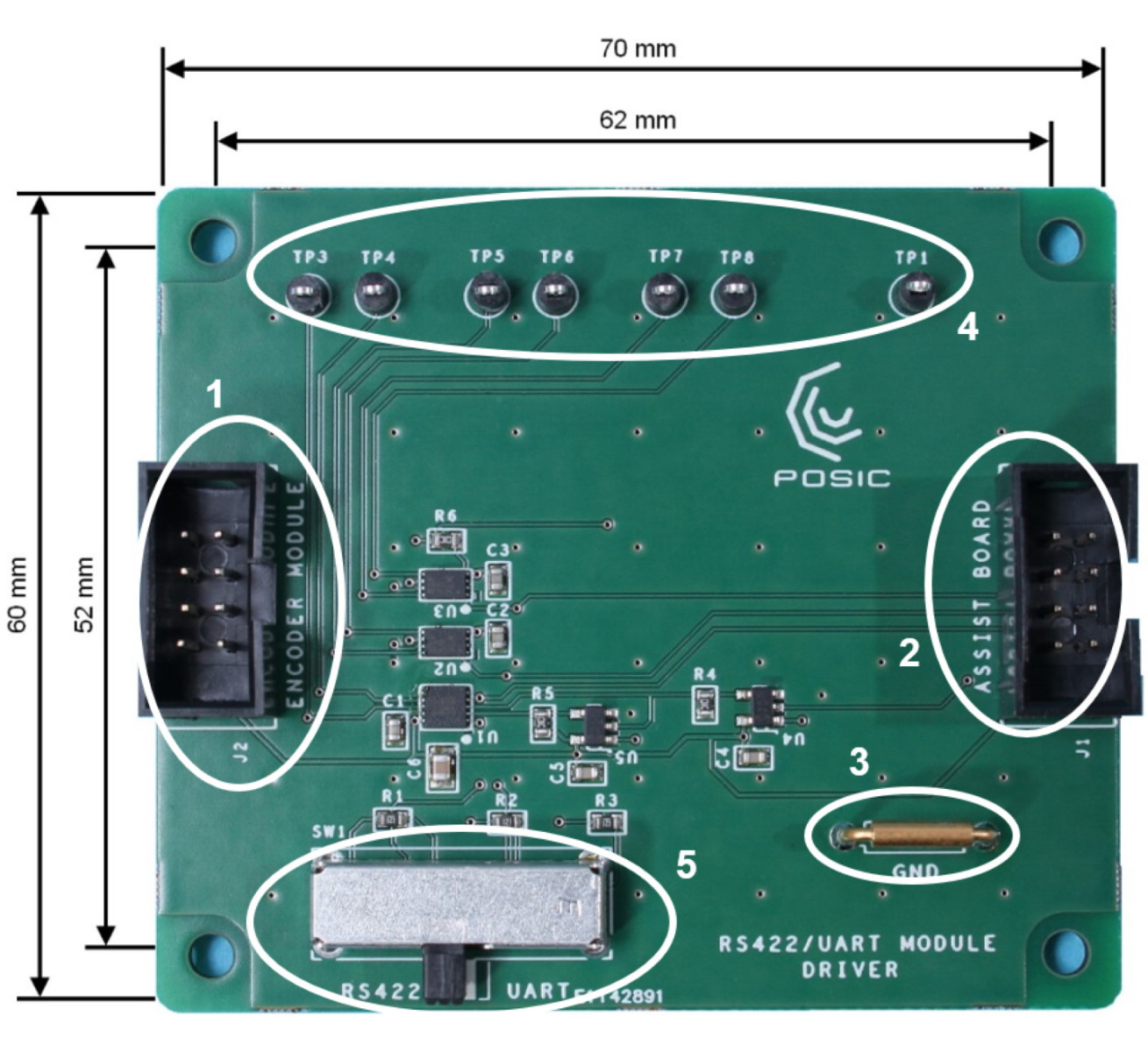

Schnittstelle mit Linedriver
1) Anschluss zum Encoder
2) Anschluss zur ASSIST-Karte
3) Erd-Anschluss
4) Test-Pins
5) Schalter: RS422 für AP9200 Encoder und UART für AP9201 Encoder

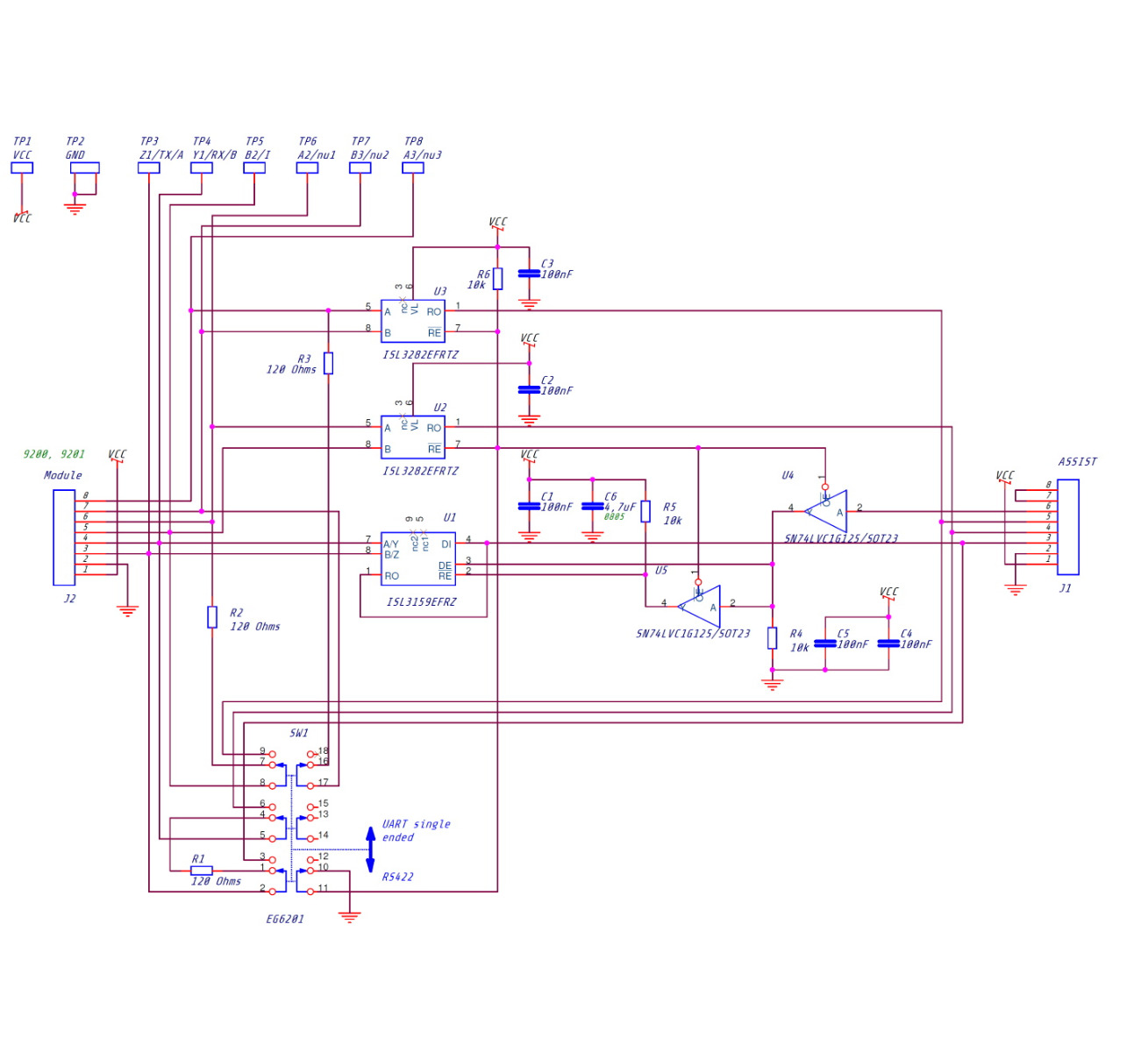

Elektrische Schaltung der Schnittstelle mit Linedriver MDB001.
