Le codeur AP9201L est connecté à l'Outil d'Evaluation et de Programmation EPT via la carte d’interface MDB001. En plus de l’EPT, la carte d’interface MDB001 doit être commandée.

Caractéristiques:

  • Fortement miniaturisé: 20 x 20 x 3,9 mm
  • Signaux de sortie SSI
  • Insensible aux champs magnétiques externes
  • Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
  • Résolution et vitesse programmables
  • Câble, connecteur et support mécanique en option

Le kit du codeur absolu AP9201L est constitué d'un codeur et d'une règle linéaire. La règle est un PCB avec des bandes de cuivre passives disposées sur 2 pistes qui ont un nombre inégal de périodes N1 et N2. La position absolue est calculée en soustrayant les deux positions mesurées selon le principe de Vernier.

Des options telles que l'orientation du codeur par rapport à la règle et le réglage du filtre sont programmables par l'utilisateur ou peuvent être programmées en usine.

Signaux

SSI

Course absolue

jusqu’à 38 mm

Résolution

jusqu’à 0,02 µm

Alimentation

5V, 65 mA

Température

-20 à 100°C

Espace

0,1 – 0,5 mm

Type de règle

TPLA08

TPLA16

TPLA32

période (A)

1,2 mm

1,2 mm

1,2 mm

largeur (B)

7,5 mm

7,5 mm

7,5 mm

épaisseur (C)

0,73 mm

0,73 mm

0,73 mm

course absolue

9,6 mm

19,2 mm

38,4 mm

longueur de la règle

538 mm

538 mm

538 mm

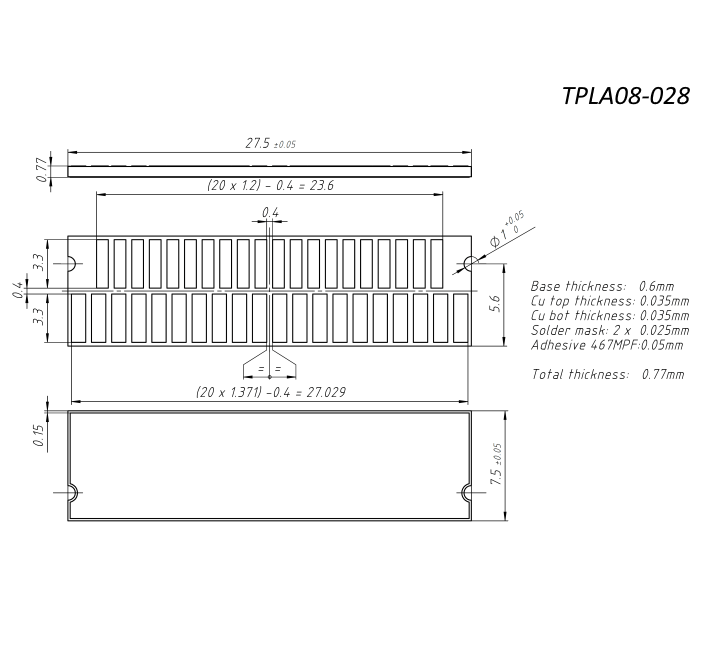

TPLA08 Règle linéaire Vernier avec une course absolue de 9.6 mm pour les codeurs absolues AP3403L et AP5603L

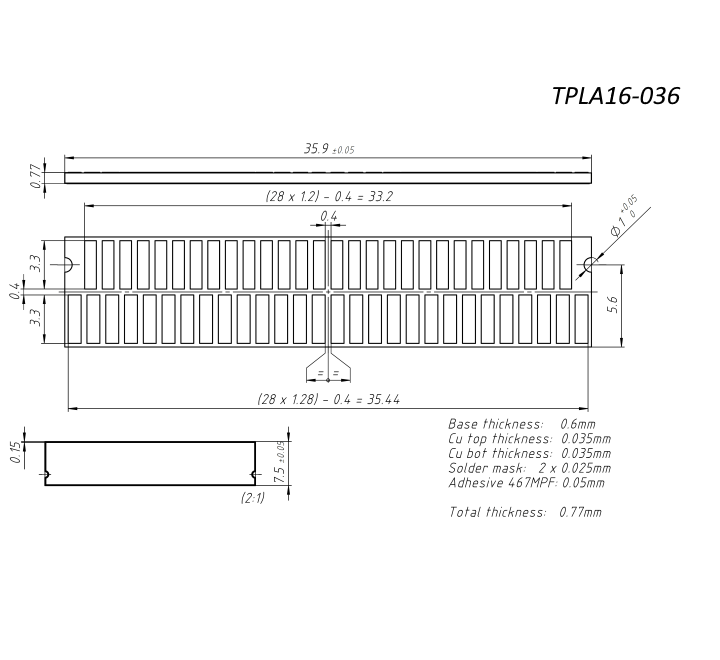

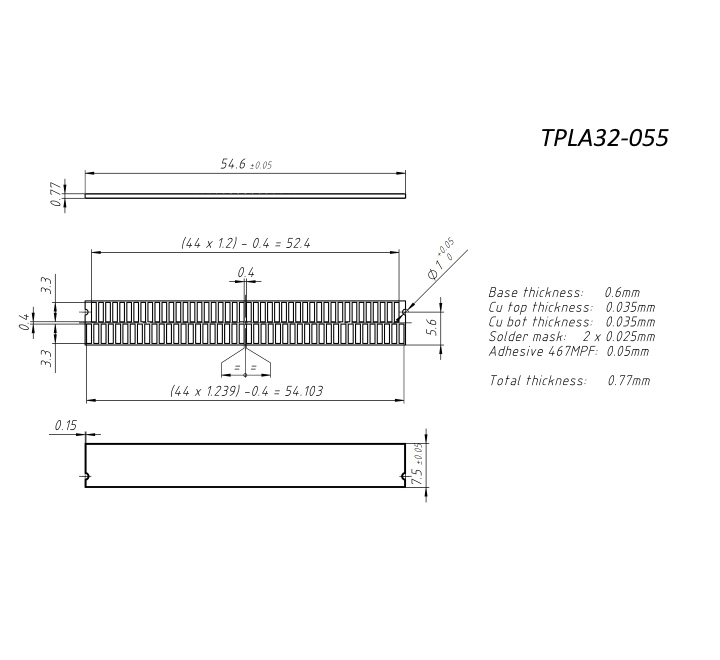

TPLA16 Règle linéaire Vernier avec une course absolue de 19.2 mm pour les codeurs absolues AP3403L et AP5603L TPLA32 Règle linéaire Vernier avec une course absolue de 38.4 mm pour les codeurs absolues AP3403L et AP5603L

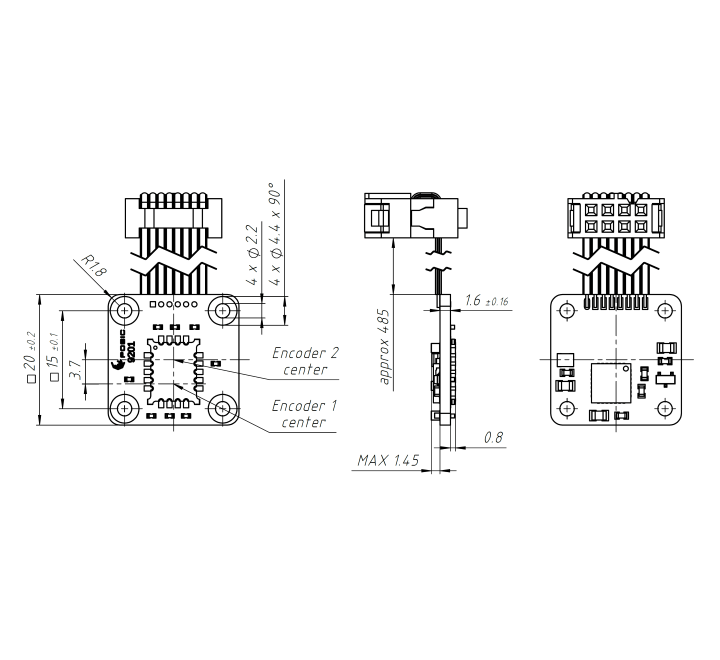

Dimensions (mm) du codeur AP9201 avec câble plat (pas 1,27 mm) et connecteur 8-pin DIN41651.

Codeur linéaire absolu AP9201L

$ 180.50 Unit Price
Total Price

Afficher les prix et le code de commande du codeur ou de l'outil d'évaluation et de programmation

Programmable à l'aide de l'outil de programmation

de POSIC ou pré-programmé en usine

Orientation du codeur par rapport à l'échelle

Voire fiche technique tableau 1

Vitesse maximale avec les règles

du type TPLA

Voire fiche technique tableau 2

Codé en binaire ou Gray

Voire fiche technique tableau 3

LookUp Table pour corriger la non-linearité périodique de l'échelle

Voire fichier technique tableau 4

Echelles Vernier à deux voies TPLA08, TPLA16 and TPLA32

Voire fichier technique tableau 5

Rondelles pour montage du codeur Voire fichier technique tableau 6

Câble standard: 0 à 100°C

Câble haute température: -40 à 125°C

Voire fiche technique tableau 7

Voire fichier technique tableau 8

Pour l'outil d'évaluation et de programmation: connecteur à 8 broches DIN41651

Sélectionnez le nombre de codeurs (L'image montre toujours 2 codeurs, indépendamment du nombre de codeurs sélectionné)

Boîtier en plastique bleu Protège la carte d'interface contre des poussières et des objets qui pourraient provoquer un court-circuit

AP9201L
