Caractéristiques:

  • Fortement miniaturisé: 5 x 6 x 0,8 mm
  • Signaux de sortie A et B en quadrature
  • Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
  • Résolution et vitesse programmables
  • Câble, connecteur et support mécanique en option

Le kit du codeur incrémental ID4501L est constitué d'un codeur et d'une règle linéaire. Le codeur est un circuit intégré dans un boîtier PCB. Il fournit des signaux de sortie A et B en quadrature. La règle linéaire est un circuit imprimé avec des bandes de cuivre passives.

La résolution et la vitesse maximale du codeur sont programmables par l'utilisateur ou peuvent être programmées en usine.

Signaux

A et B en quadrature

Résolution

jusqu’à 0,02 µm

Vitesse

0 jusqu’à 30 m/s

Fréquence A/B

0 jusqu’à 1 MHz

Alimentation

5V, 10 mA

Température

-20 à 100°C

Espace

 0,1 – 0,6 mm

Type de règle

TPLS01

TPLS02

TFLS05

période (A)

 1,2 mm

 1,28 mm

1,2 mm

largeur (B)

3,7 mm

4,4 mm

3,7 mm

épaisseur (C)

0,73 mm

0,92 mm

0,2 mm

longueur

jusqu’à 205 mm

jusqu’à 550 mm

jusqu’à 205 mm

TPLS01 Règle linéaire pour codeurs incrementaux ID1102L et ID4501L

TPLS02 Règle linéaire pour codeurs incrementaux ID1102L et ID4501L

TFLS01 Règle linéaire flexible pour codeurs incrementaux ID1102L et ID4501L

La règle flexible ne peut être utilisée que sur des surfaces non métalliques

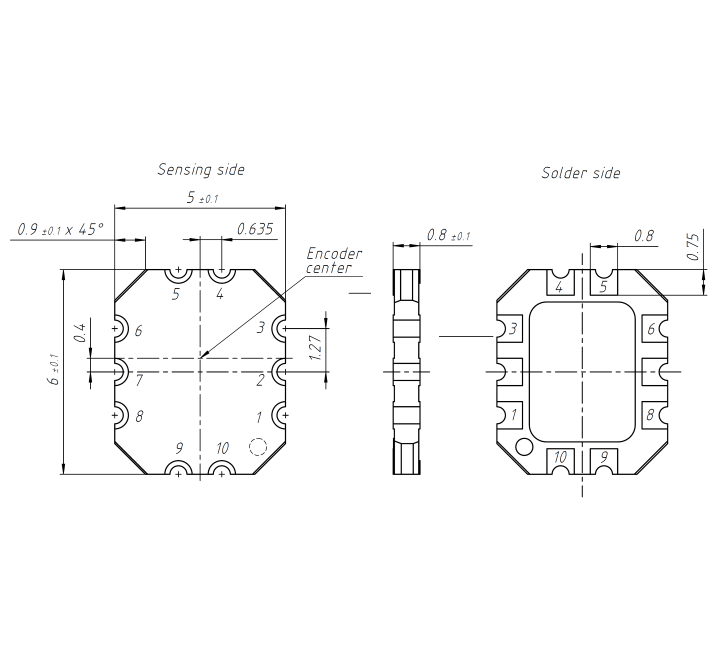

Dimensions codeur ID4501 (mm)

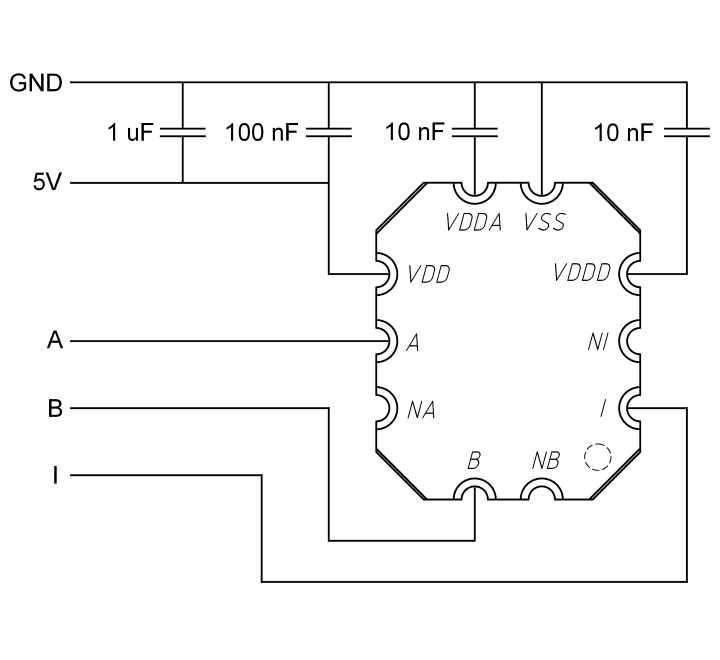

Schéma électrique recommandé.

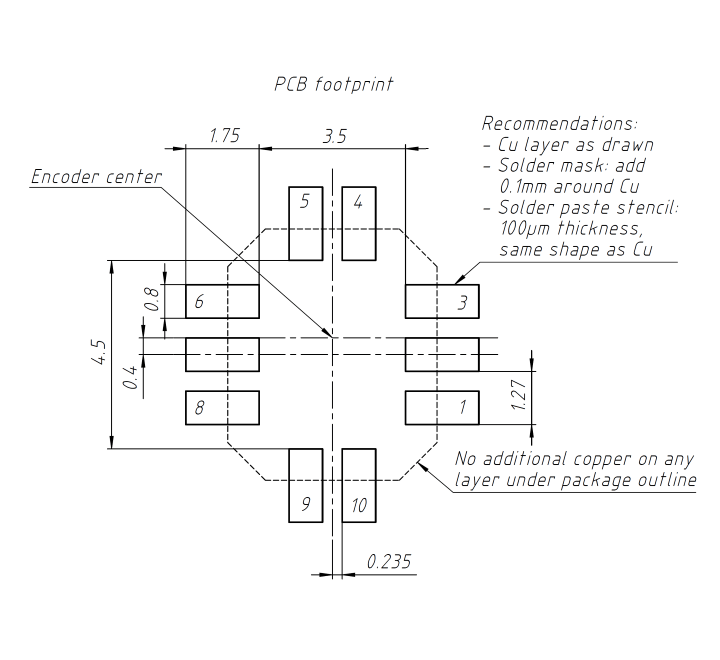

Empreinte recommandée.

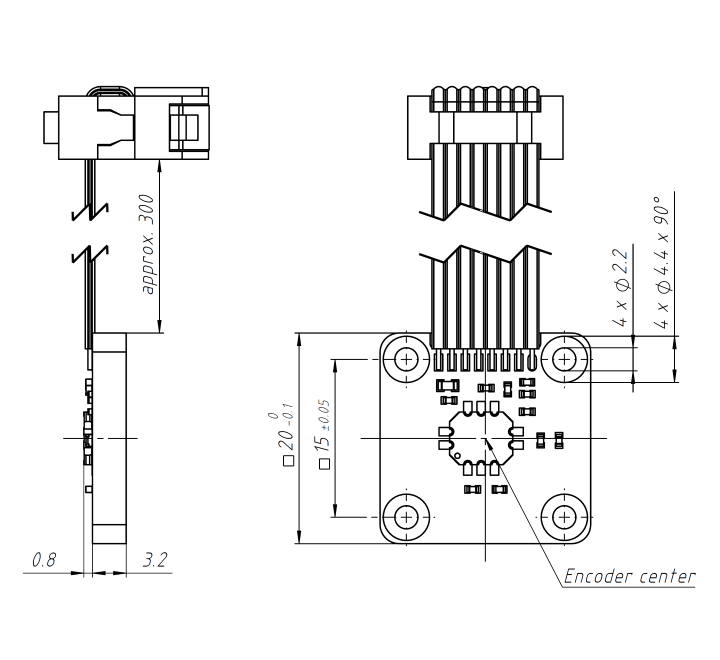

Dimensions (mm) du codeur ID4501 sur support mécanique type A avec câble plat (pas 1,27 mm) et connecteur 6-pin DIN41651.

Codeur linéaire incrémental ID4501L

$ 68.74 Unit Price
Total Price

Afficher les prix et le code de commande du codeur ou de l'outil d'évaluation et de programmation

Programmable à l'aide de l'outil de programmation

de POSIC ou pré-programmé en usine

Orientation du codeur par rapport à l'échelle

Voire fiche technique tableau 1

Vitesse maximale avec règle TPLS01 avec longueur de période 1,2 mm

Voire fiche technique tableau 2

Résolution avec règle TPLS01 avec longueur de période 1,2 mm

Voire fiche technique tableau 3

LookUp Table pour corriger la non-linearité périodique de l'échelle

Voire fichier technique tableau 4

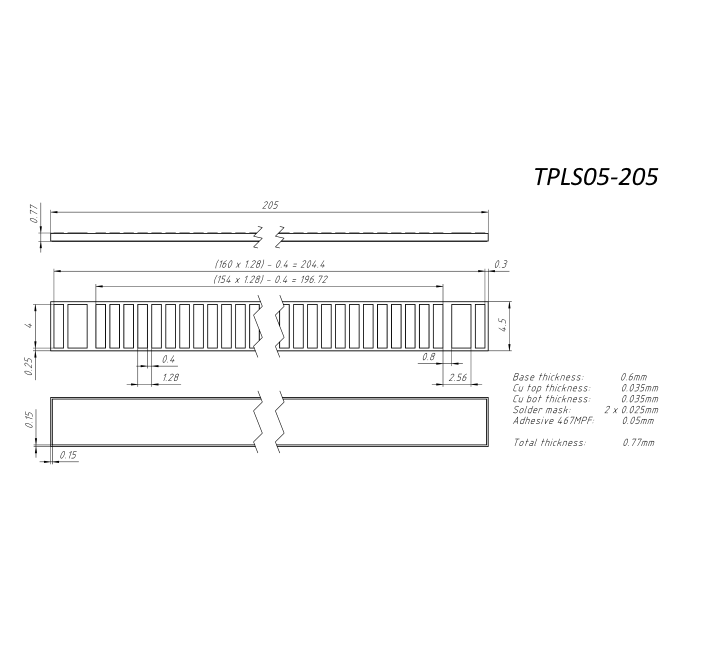

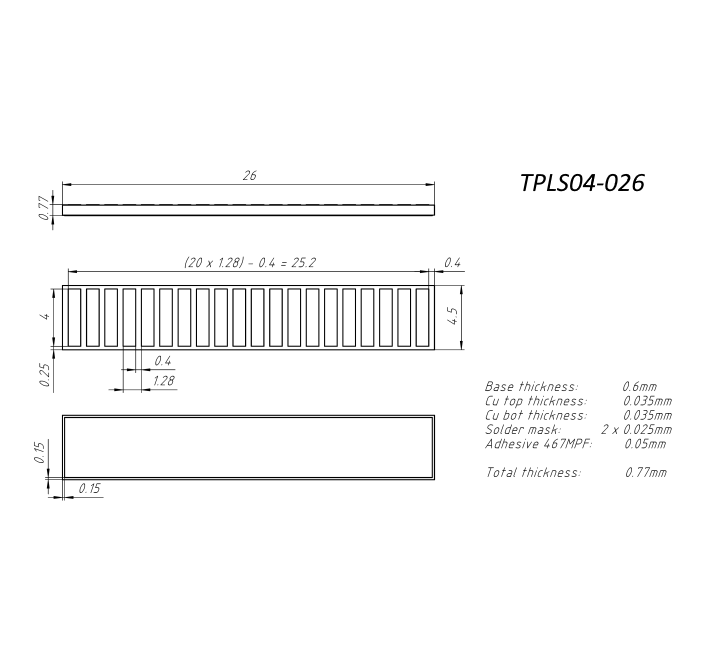

Echelles à une voie sans Index TPLS01, TPLS02 et TFLS05

Voire fichier technique tableau 5

Support mécanique sur lequel le codeur est monté

Voire fichier technique tableau 6

Câble standard: 0 à 100°C

Câble haute température: -40 à 125°C

Voire fiche technique tableau 7

Voire fichier technique tableau 8

Sélectionnez le nombre de codeurs (L'image montre toujours 2 codeurs, indépendamment du nombre de codeurs sélectionné)

Boîtier en plastique bleu Protège la carte d'interface contre des poussières et des objets qui pourraient provoquer un court-circuit
