Code de commande
Code de commande invalide
| Qté | Prix unitaire |
|---|---|
| 1+ | 89,71 $ |
| 10+ | 68,69 $ |
| 20+ | 58,59 $ |
| 50+ | 48,93 $ |
| 100+ | 43,32 $ |
Caractéristiques:
- Fortement miniaturisé: 6,8 x 9 x 1 mm
- Signaux de sortie A et B en quadrature
- Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
- Résolution et vitesse programmable
- Câble, connecteur et support mécanique en option
Le kit du codeur incrémental ID1102C est constitué d'un codeur et d'un disque. Le codeur est un circuit intégré dans un boîtier PCB. Il fournit des signaux de sortie A et B en quadrature. Le disque est un circuit imprimé avec des bandes de cuivre passives.
La résolution et la vitesse maximale du codeur sont programmables par l'utilisateur ou peuvent être programmées en usine.
|
Signaux |
A et B en quadrature |
|
Résolution |
jusqu’à > 1 000 000 impulsions par tour |
|
Vitesse |
0 jusqu’à 23 000 tr/min |
|
Fréquence A/B |
0 jusqu’à 1 MHz |
|
Alimentation |
5V, 10 mA |
|
Température |
-20 à 100°C |
|
Espace |
0,1 – 0,6 mm |

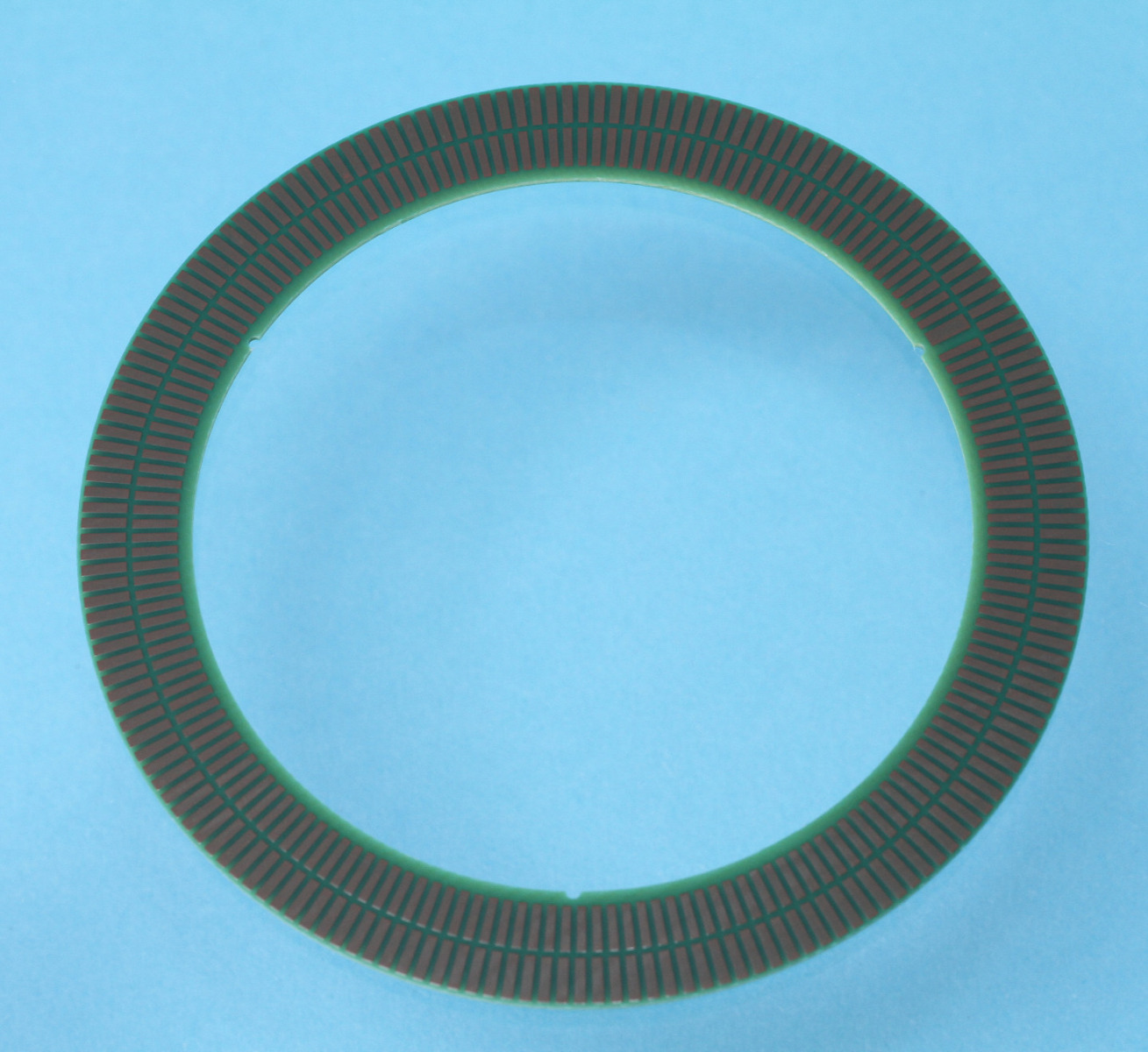

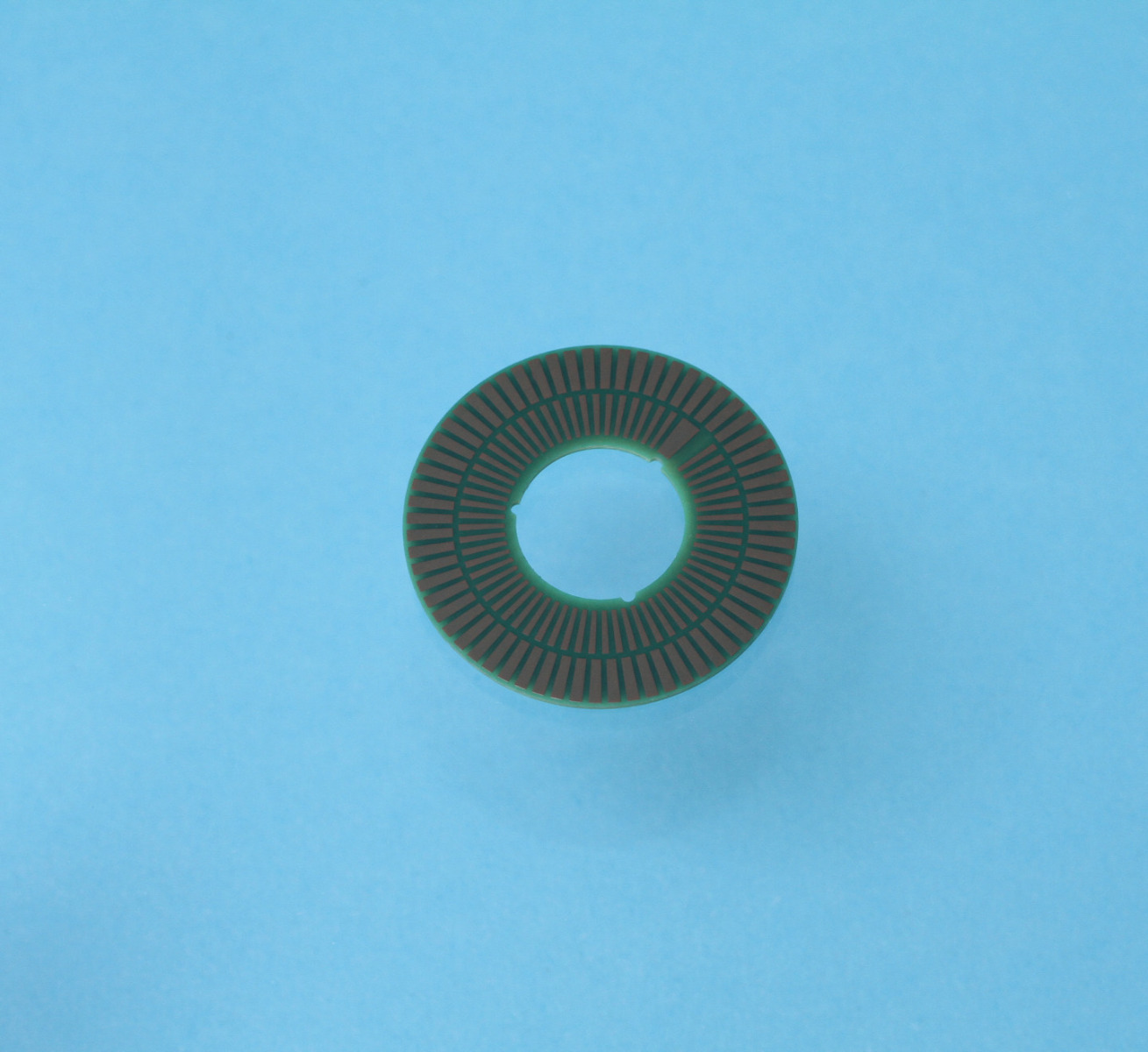

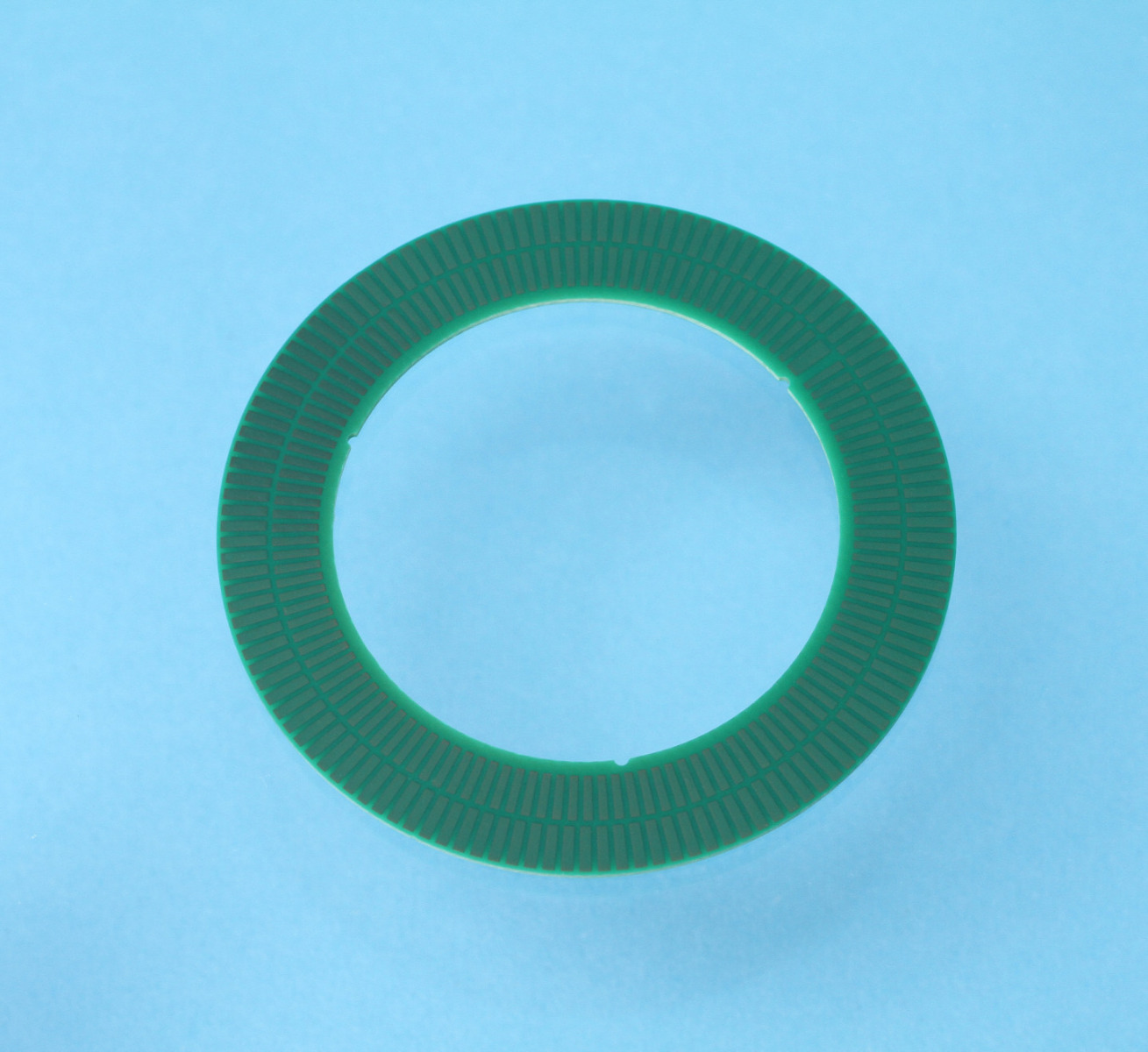

| Type de disque |
TPCD05 |
TPCD06 |
TPCD07 |
|
périodes |
64 |
128 |
180 |
|
diamètre extérieur |
28,2 mm |
52,7 mm |
72,6 mm |
| diamètre intérieur |
12 mm |
36 mm |
56 mm |
|
rayon de lecture |
12,2 mm |
24,45 mm |
34,38 mm |
|
épaisseur |
0,72 mm |
0,72 mm |
0,72 mm |
|
|
|
|
Dimensions (mm) du codeur ID1102 sur support mécanique type B.
Codeur avec câble plat (pas 1,27 mm) et connecteur 6-pin DIN41651.
Dimensions (mm) du support mécanique type A. Ce support est uniquement disponible à des fins d'évaluation dans le cadre de l'outil d'évaluation et de programmation. Si vous avez l'intention d'utiliser le support de type A pour la production en série, veuillez sélectionner le codeur ID4501.
