Caractéristiques:
- Fortement miniaturisé: 6,8 x 9 x 1 mm
- Signaux de sortie A et B en quadrature
- Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
- Résolution et vitesse programmable
- Câble, connecteur et support mécanique en option
Le kit du codeur incrémental ID1102L est constitué d'un codeur et d'une règle linéaire. Le codeur est un circuit intégré dans un boîtier PCB. Il fournit des signaux de sortie A et B en quadrature. La règle linéaire est un circuit imprimé avec des bandes de cuivre passives.
La résolution et la vitesse maximale du codeur sont programmables par l'utilisateur ou peuvent être programmées en usine.
|
Signaux |
A et B en quadrature |
|
Résolution |
jusqu’à 0,02 µm |
|
Vitesse |
0 jusqu’à 30 m/s |
|
Fréquence A/B |
0 jusqu’à 1 MHz |
|
Alimentation |
5V, 10 mA |
|
Température |
-20 à 100°C |
|
Espace |
0,1 – 0,6 mm |
| Type de règle |
TPLS01 |
TPLS02 |
TFLS05 |
|
période (A) |
1,2 mm |
1,28 mm |
1,2 mm |
|
largeur (B) |
3,7 mm |
4,4 mm |
3,7 mm |
|
épaisseur (C) |
0,73 mm |
0,92 mm |
0,2 mm |
|
longueur |
jusqu’à 205 mm |
jusqu’à 550 mm |
jusqu’à 205 mm |
|
|
|
|
La règle flexible ne peut être utilisée que sur des surfaces non métalliques

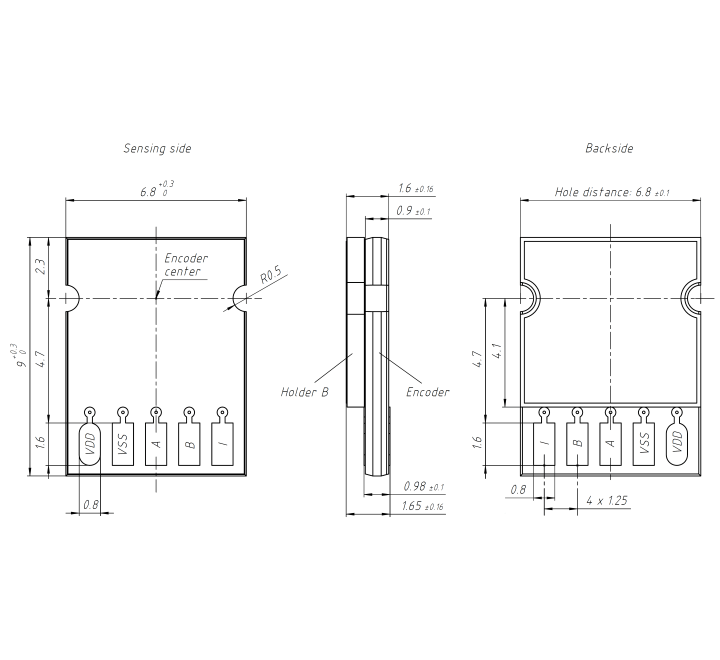

Dimensions (mm) du codeur ID1102 sur support mécanique type B.

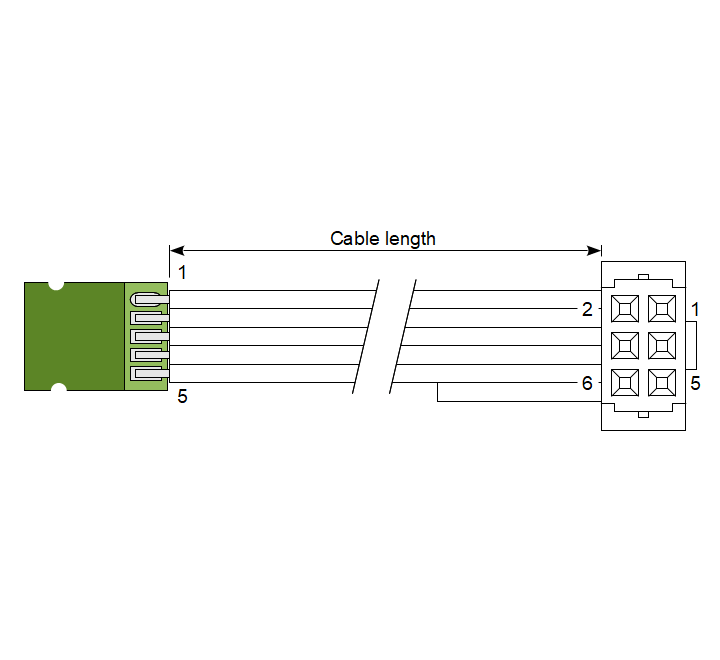

Codeur avec câble plat (pas 1,27 mm) et connecteur 6-pin DIN41651.

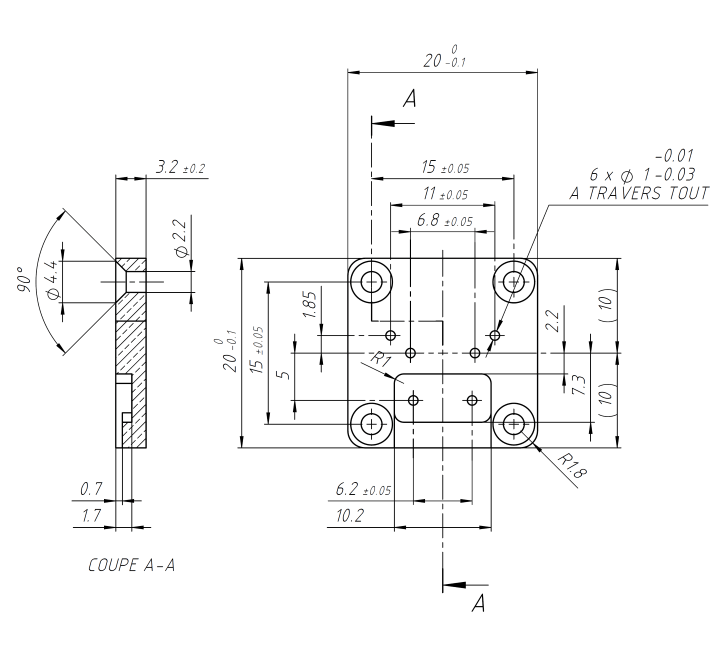

Dimensions (mm) du support mécanique type A.
Codeur linéaire incrémental ID1102L
