| Qté | Prix unitaire |
|---|---|
| 1+ | 140,28 $ |
| 10+ | 115,73 $ |
| 20+ | 103,54 $ |
| 50+ | 89,38 $ |
| 100+ | 80,10 $ |
Caractéristiques:
- Fortement miniaturisé: 11 x 11 x 0,9 mm
- Signaux de sortie A et B en quadrature et Index
- Insensible aux champs magnétiques externes
- Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
- Résolution et vitesse programmables
- Câble, connecteur et support mécanique en option
Le kit du codeur incrémental IT3402L est constitué d'un codeur et d'une règle linéaire. Le codeur est un circuit intégré dans un boîtier PCB. Il fournit des signaux de sortie A et B en quadrature et un signal de référence Index. La règle linéaire est un circuit imprimé avec des bandes de cuivre passives.
La résolution et la vitesse maximale du codeur sont programmables par l'utilisateur ou peuvent être programmées en usine.
|
Signaux |
A et B en quadrature et Index |
|
Résolution |
jusqu’à 0,02 µm |
|
Vitesse |
0 jusqu’à 36 m/s |
|
Fréquence A/B |
0 jusqu’à 1.2 MHz |
|
Alimentation |
5V, 25 mA |
|
Température |
-40 à 125°C |
|
Espace |
0,1 – 0,6 mm |

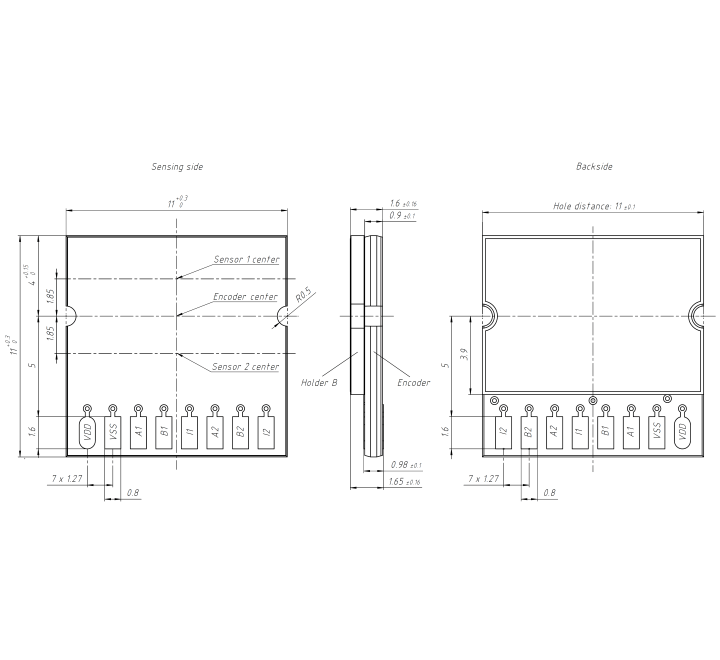

Dimensions (mm) du codeur IT3402 sur support mécanique type B.
Codeur avec câble plat (pas 1,27 mm) et connecteur 6-pin DIN41651.
Dimensions (mm) du support mécanique type A. Ce support est uniquement disponible à des fins d'évaluation dans le cadre de l'outil d'évaluation et de programmation. Si vous avez l'intention d'utiliser le support de type A pour la production en série, veuillez sélectionner le codeur IT5602.
