Caractéristiques:

  • Fortement miniaturisé: 8 x 10 x 0,8 mm
  • Signaux de sortie A et B en quadrature et Index
  • Insensible aux champs magnétiques externes
  • Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
  • Résolution et vitesse programmables
  • Câble, connecteur et support mécanique en option

Le kit du codeur incrémental IT5602L est constitué d'un codeur et d'une règle linéaire. Le codeur est un circuit intégré dans un boîtier PCB. Il fournit des signaux de sortie A et B en quadrature et un signal de référence Index. La règle linéaire est un circuit imprimé avec des bandes de cuivre passives.

La résolution et la vitesse maximale du codeur sont programmables par l'utilisateur ou peuvent être programmées en usine.

Signaux

A et B en quadrature

Résolution

jusqu’à 37 nm

Vitesse

0 jusqu’à 11 m/s

Fréquence A/B

0 jusqu’à 1 MHz

Alimentation

5V, 30 mA

Température

-20 à 100°C

Espace

0,1 – 0,6 mm

Scheibe

TPLD03

période (A)

1,2 mm

largeur (B)

7,5 mm

épaisseur (C)

0,73 mm

longueur

jusqu’à 205 mm

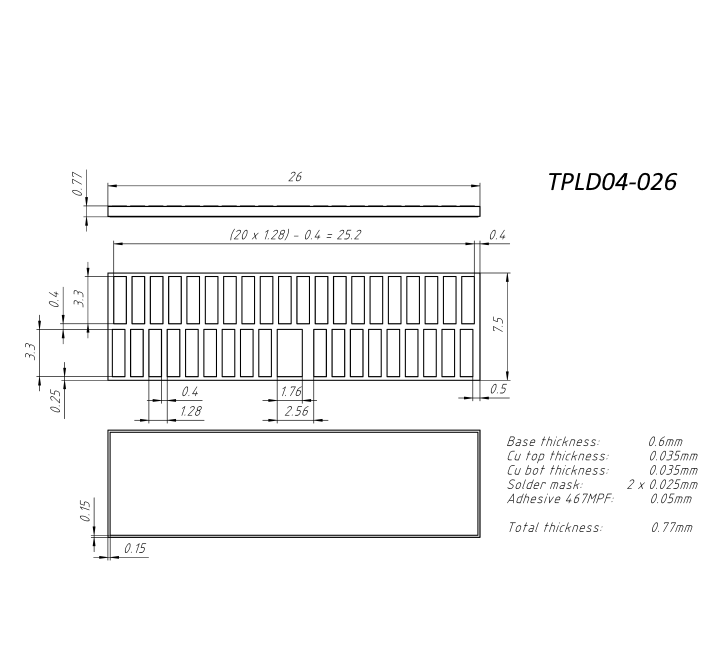

TPLD03 Règle linéaire pour codeurs incrementaux IT3402L et IT5602L

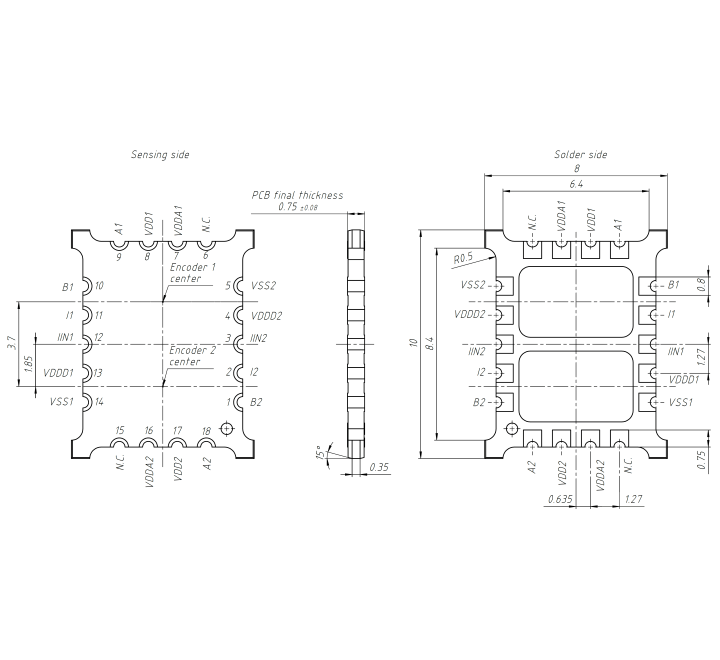

Dimensions codeur IT5602 (mm).

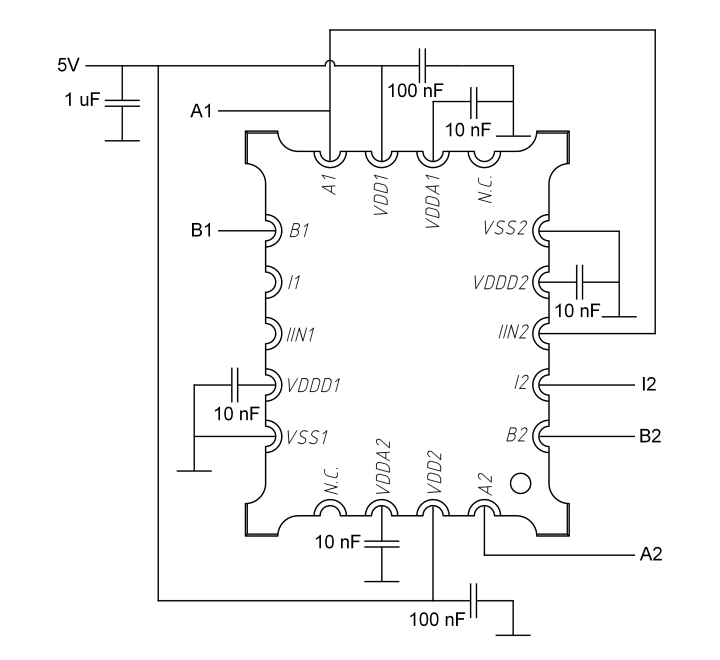

Schéma électrique recommandé.

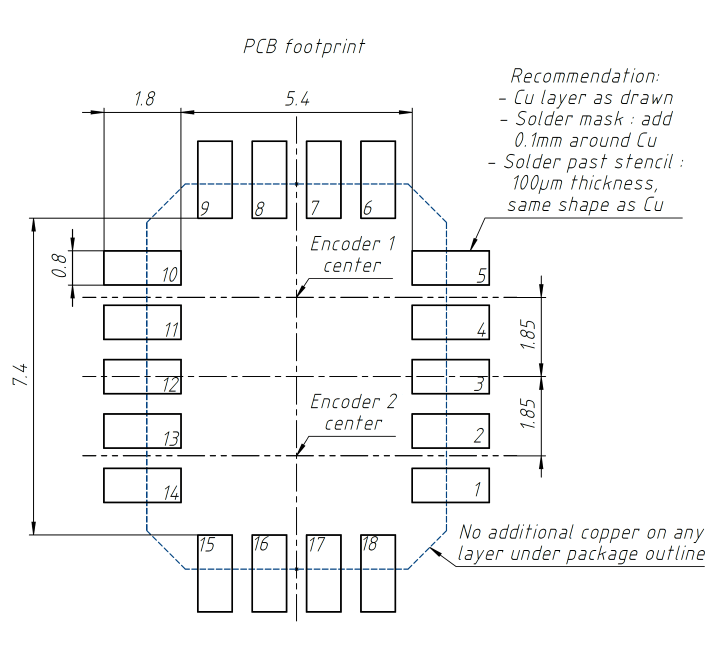

Empreinte recommandée.

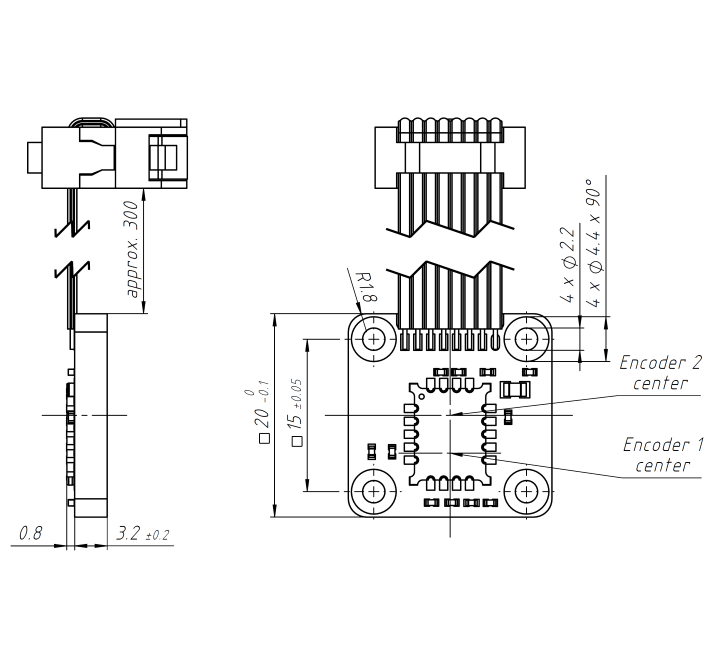

Dimensions (mm) du codeur IT5602 sur support mécanique type A avec câble plat (pas 1,27 mm) et connecteur 6-pin DIN41651.

Codeur linéaire incrémental avec Index IT5602L

107,42 $ Prix unitaire
Prix total

Afficher les prix et le code de commande du codeur ou de l'outil d'évaluation et de programmation

Programmable à l'aide de l'outil de programmation

de POSIC ou pré-programmé en usine

Orientation du codeur par rapport à l'échelle

Voire fiche technique tableau 1

Vitesse maximale avec règle TPLD03 avec longueur de période 1,2 mm

Voire fiche technique tableau 2

Résolution avec règle TPLD03 avec longueur de période 1,2 mm

Voire fiche technique tableau 3

LookUp Table pour corriger la non-linearité périodique de l'échelle

Voire fichier technique tableau 4

Echelle à deux voies avec Index TPLD03

Voire fichier technique tableau 5

Support mécanique sur lequel le codeur est monté

Voire fichier technique tableau 6

Câble standard: 0 à 100°C

Câble haute température: -40 à 125°C

Voire fiche technique tableau 7

Voire fichier technique tableau 8

Sélectionnez le nombre de codeurs (L'image montre toujours 2 codeurs, indépendamment du nombre de codeurs sélectionné)

Boîtier en plastique bleu Protège la carte d'interface contre des poussières et des objets qui pourraient provoquer un court-circuit
