Code de commande

Code de commande invalide
QtéPrix unitaire
1+130,05 $
10+107,30 $
20+95,99 $
50+82,86 $
100+74,26 $
pdf
Fiche technique EPT
(Size:244.8 KB)
pdf
Guide de montage
(Size:356.6 KB)
zip
3D Model 3402
(Size:261.3 KB)
zip
3D Model TPCD05
(Size:310.5 KB)
zip
3D Model TPCD06
(Size:632.8 KB)
zip
3D Model TPCD07
(Size:897 KB)

Caractéristiques:

  • Fortement miniaturisé: 11 x 11 x 0,9 mm
  • Signaux de sortie A et B en quadrature et Index
  • Insensible aux champs magnétiques externes
  • Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
  • Résolution et vitesse programmables
  • Câble, connecteur et support mécanique en option

Le kit de codeur incrémental IT3402C est constitué d'un codeur et d'un disque. Le codeur est un circuit intégré dans un boîtier PCB. Il fournit des signaux de sortie A et B en quadrature et un signal de référence Index. La règle linéaire est un circuit imprimé avec des bandes de cuivre passives.

La résolution et la vitesse maximale du codeur sont programmables par l'utilisateur ou peuvent être programmées en usine.

pdf
Fiche technique EPT
(Size:244.8 KB)
pdf
Guide de montage
(Size:356.6 KB)
zip
3D Model 3402
(Size:261.3 KB)
zip
3D Model TPCD05
(Size:310.5 KB)
zip
3D Model TPCD06
(Size:632.8 KB)
zip
3D Model TPCD07
(Size:897 KB)

Signaux

A et B en quadrature et Index

Résolution

jusqu’à > 1 000 000 impulsions par tour

Vitesse

0 jusqu’à 8 600 tr/min

Fréquence A/B

0 jusqu’à 1 MHz

Alimentation

5V, 30 mA

Température

-20 à 100°C

Espace

0,1 – 0,6 mm

Disque

TPCD05

TPCD06

TPCD07

périodes

64

128

180

diamètre extérieur

28,2 mm

52,7 mm

72,6 mm

diamètre intérieur

12 mm

36 mm

56 mm

rayon de lecture

10,35 mm

22,6 mm

32,53 mm

épaisseur

0,73 mm

0,73 mm

0,73 mm

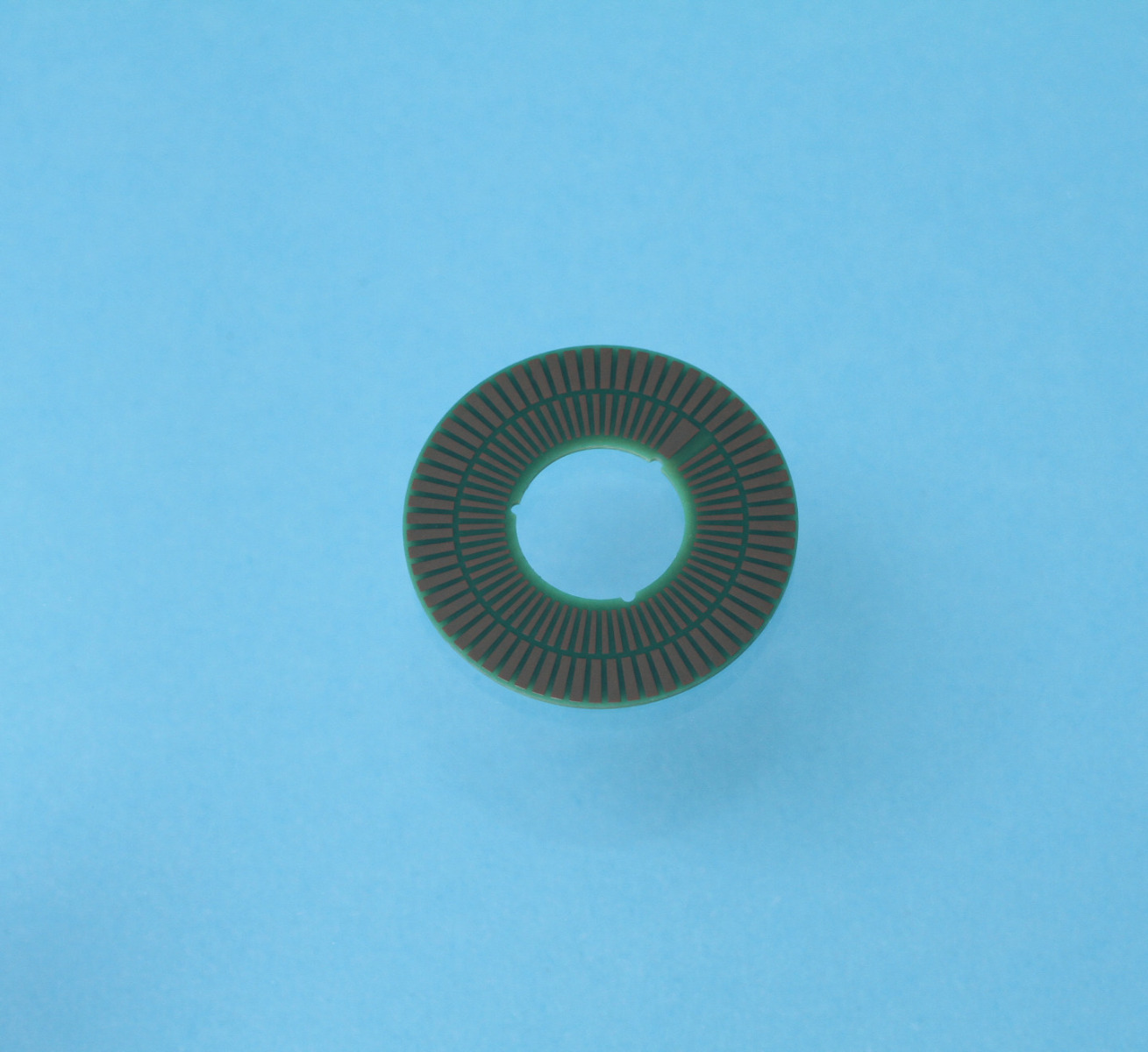

TPCD05 Disque à 64 périodes, diamètre intérieur 12 mm et extérieur 28.2 mm pour codeurs incrémentaux IT3402C, IT3403C et IT5602C

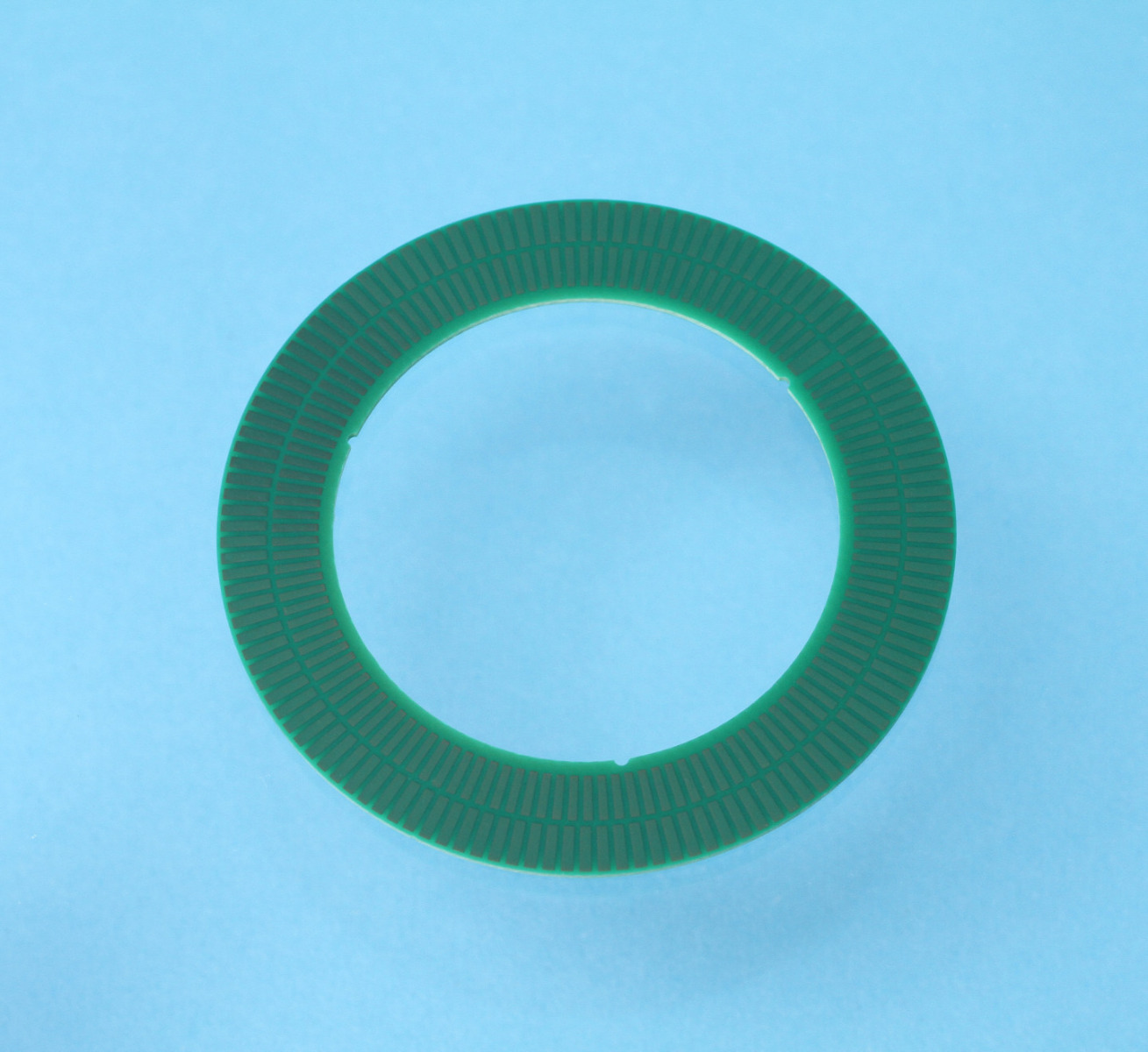

TPCD06 Disque à 128 périodes, diamètre intérieur 36 mm et extérieur 52.7 mm pour codeurs incrémentaux IT3402C, IT3403C et IT5602C

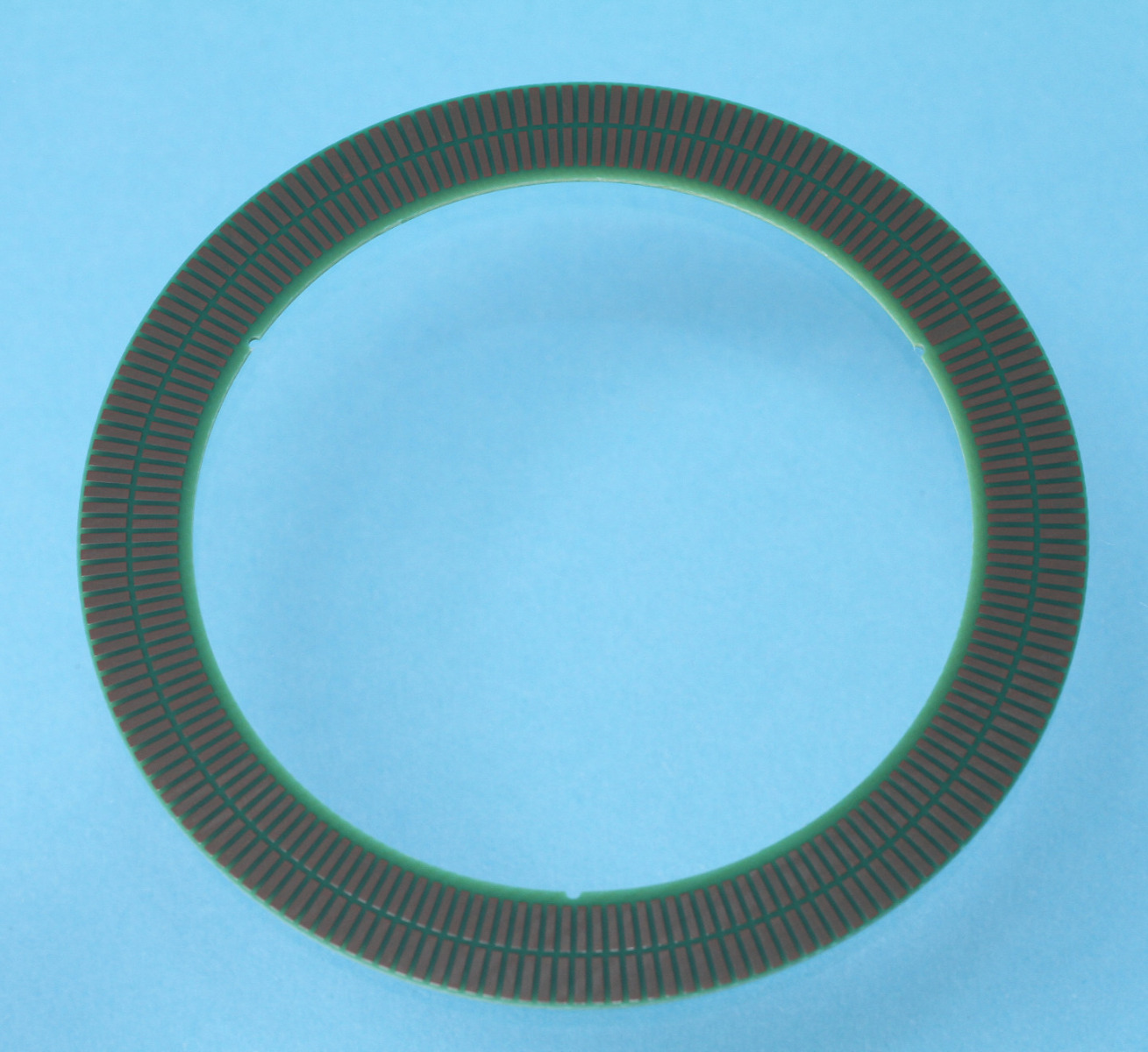

TPCD07 Disque à 180 périodes, diamètre intérieur 56 mm et extérieur 72.6 mm pour codeurs incrémentaux IT3402C, IT3403C et IT5602C

Dimensions (mm) du codeur IT3402 sur support mécanique type B.

Codeur avec câble plat (pas 1,27 mm) et connecteur 6-pin DIN41651.

Dimensions (mm) du support mécanique type A. Ce support est uniquement disponible à des fins d'évaluation dans le cadre de l'outil d'évaluation et de programmation. Si vous avez l'intention d'utiliser le support de type A pour la production en série, veuillez sélectionner le codeur IT5602.

Codeur rotatif incrémental avec Index IT3402C

130,05 $ Prix unitaire
Prix total

Afficher les prix et le code de commande du codeur ou de l'outil d'évaluation et de programmation

Programmable à l'aide de l'outil de programmation

de POSIC ou pré-programmé en usine

Orientation du codeur par rapport au disque

Voir fiche technique tableau 1

Vitesse maximale avec disque TPCD05 avec 64 périodes

Voir fiche technique tableau 2

Résolution avec disque TPCD05 avec 64 périodes

Voir fiche technique tableau 3

LookUp Table pour corriger la la non-linearité périodique du disque

Voir fiche technique tableau 4

Disque à deux pistes

Voir fiche technique tableau 5

Support mécanique sur lequel le codeur est monté

Voir fiche technique tableau 6

Câble standard: 0 à 100°C

Câble haute température: -40 à 125°C

Voir fiche technique tableau 7

Voir fiche technique tableau 8

Sélectionnez le nombre de codeurs (L'image montre toujours 2 codeurs, indépendamment du nombre de codeurs sélectionné)

Boîtier en plastique bleu. Protège la carte d'interface contre des poussières et des objets qui pourraient provoquer un court-circuit
