Important!

Le codeur AP9200L est connecté à l'Outil d'Evaluation et de Programmation EPT via la carte d’interface MDB001. En plus de l’EPT, la carte d’interface MDB001 doit être commandée.

Caractéristiques:

  • Fortement miniaturisé: 20 x 20 x 3,9 mm
  • Signaux de sortie SSI
  • Insensible aux champs magnétiques externes
  • Robuste contre les poussières, les particules, l'huile, la graisse et les liquides
  • Résolution et vitesse programmables
  • Câble, connecteur et support mécanique en option

Le kit du codeur absolu AP9200L est constitué d'un codeur et d'une règle linéaire. La règle est un PCB avec des bandes de cuivre passives disposées sur 2 pistes qui ont un nombre inégal de périodes N1 et N2. La position absolue est calculée en soustrayant les deux positions mesurées selon le principe de Vernier.

Des options telles que l'orientation du codeur par rapport à la règle et le réglage du filtre sont programmables par l'utilisateur ou peuvent être programmées en usine

pdf
Fiche technique EPT
(Size:244.8 KB)
pdf
Guide de montage
(Size:356.6 KB)
zip
3D Model 9200
(Size:653.2 KB)
zip
3D Model TPLA08-028
(Size:81.3 KB)
zip
3D Model TPLA16-036
(Size:119.3 KB)
zip
3D Model TPLA32-055
(Size:188.2 KB)

Signaux

SSI

Course absolue

jusqu’à 38,4 mm

Résolution

jusqu’à 0,02 µm

Alimentation

5V, 70 mA

Température

-20 à 100°C

Espace

0,1 – 0,5 mm

Type de règle

TPLA08-028

TPLA16-036

TPLA32-055

course absolue 9,6 mm 19,2 mm 38,4 mm
longueur de la règle 27,5 mm 35,9  54,6 mm
largeur 7,5 mm 7,5 mm 7,5 mm
épaisseur 0,77 mm 0,77 mm 0,77 mm
dessin Règle linéaire absolue à deux pistes pour codeurs inductifs de type AP. Les deux pistes forment une échelle de Vernier avec une course absolue de 9,6 mm. Règle linéaire absolue à deux pistes pour codeurs inductifs de type AP. Les deux pistes forment une échelle de Vernier avec une course absolue de 19,2 mm. Règle linéaire absolue à deux pistes pour codeurs inductifs de type AP. Les deux pistes forment une échelle de Vernier avec une course absolue de 38,4 mm.

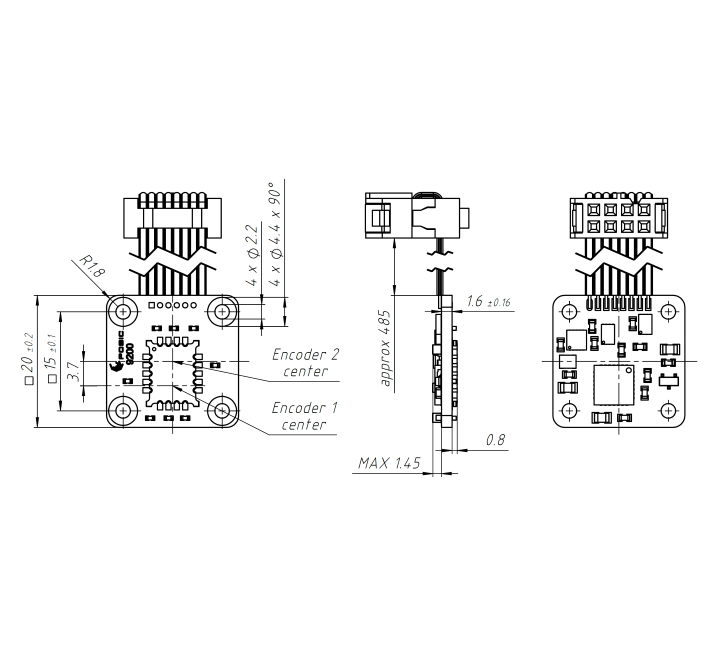

Dessin technique du codeur absolu AP9200

Dimensions (mm) du codeur AP9200L avec câble plat torsadé (pas 1,27 mm) et connecteur 8-pin DIN41651.

Codeur linéaire absolu AP9200L

229,50 $ Prix unitaire
Prix total

Afficher les prix et le code de commande du codeur

ou de l'outil d'évaluation et de programmation

Programmable à l'aide de l'outil de programmation

de POSIC ou pré-programmé en usine

Orientation du codeur par rapport à la règle

Voir fiche technique tableau 1

Vitesse maximale avec les règles

du type TPLA

Voir fiche technique tableau 2

Codé en binaire ou Gray

Voir fiche technique tableau 3

LookUp Table pour corriger la

non-linearité périodique de la règle

Voir fiche technique tableau 4

Règles Vernier à deux pistes

TPLA08, TPLA16 and TPLA32

Voir fiche technique tableau 5

Rondelles pour montage du codeur

Voir fiche technique tableau 6

Câble standard: 0 à 100°C

Câble haute température: -40 à 125°C

Voir fiche technique tableau 7

Voir fiche technique tableau 8

Pour l'outil d'évaluation et de programmation:

connecteur à 8 broches DIN41651

Sélectionnez le nombre de codeurs

(L'image montre toujours 2 codeurs,

indépendamment du nombre de codeurs sélectionné)

Boîtier en plastique bleu. Protège la carte

d'interface contre des poussières et des

objets qui pourraient provoquer un court-circuit

AP9200L
