Merkmale:
- Stark miniaturisiert: 11 x 11 x 0.9 mm
- Ausgänge A quad B
- Unempfindlich gegenüber Störmagnetfelder
- Robust in Öl, Fett, Flüssigkeiten, Staub, Partikel
- Programmierbare Auflösung und Maximalgeschwindigkeit
- Auf Wunsch mit Halter, Kabel und Stecker
Der Inkremental-Lineargeber IT3402C besteht aus einem Encoder und einer Scheibe. Der Encoder ist eine integrierte Schaltung in einem PCB-Gehäuse und liefert A- und B-Ausgangssignale in Quadratur und ein Index-Puls. Die Scheibe ist eine Leiterplatte mit passiven Kupferstreifen.
Die Auflösung und die Maximalgeschwindigkeit des Encoders sind frei programmierbar oder können ab Werk programmiert werden.
|
Ausgangssignale |
A quad B und Index |
|
Auflösung |
bis > 1’000’000 CPR |
|
Geschwindigkeit |
0 bis 26'000 UPM |
|
A/B Frequenz |
0 bis 1,2 MHz |
|
Versorgung |
5V, 25 mA |
|
Temperatur |
-40 bis 125°C |
|
Luftspalt |
0,1 – 0,6 mm |
| Scheibe |
TPCD05 |
TPCD06 |

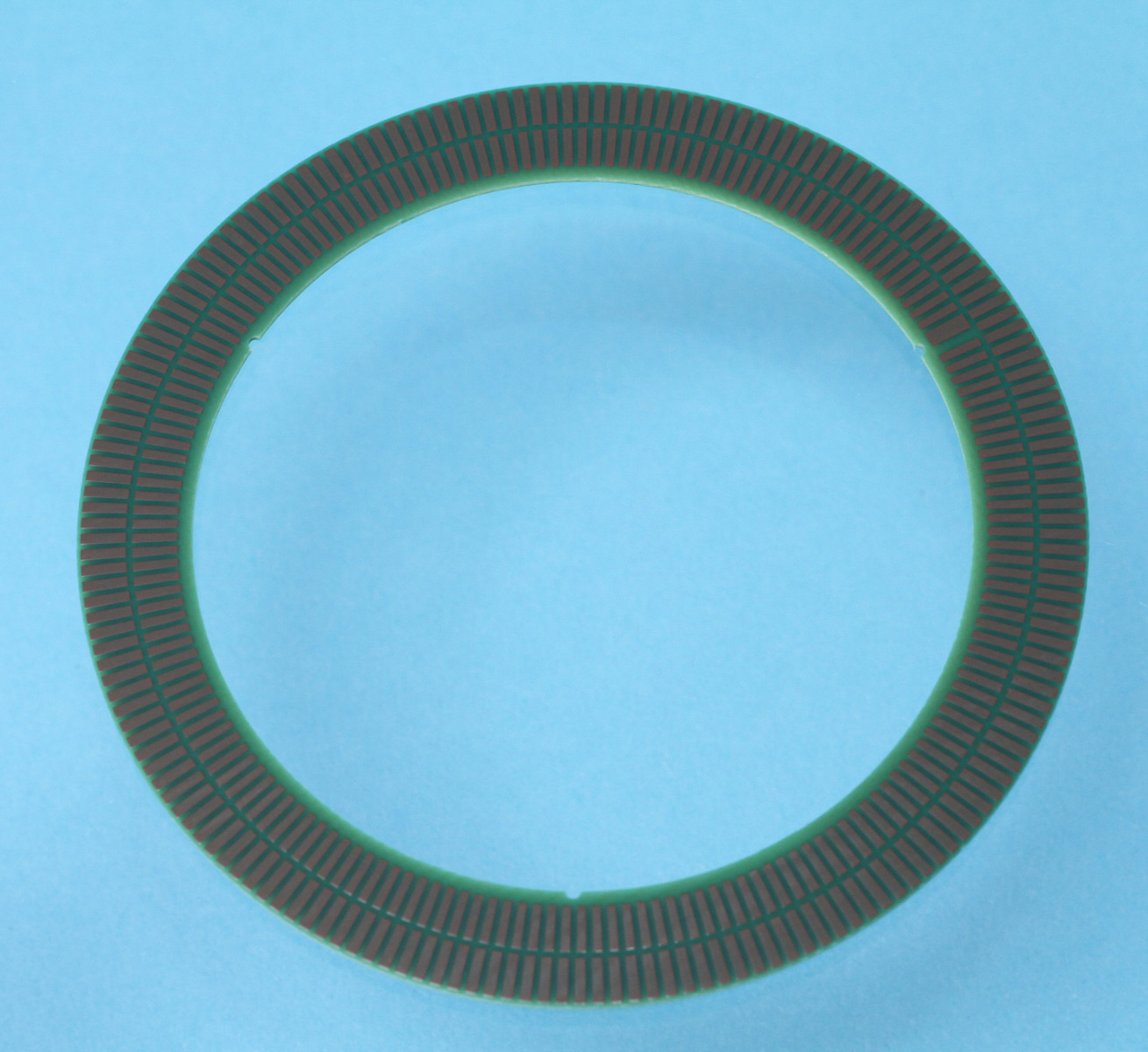

TPCD07 |
|
Perioden |
64 |
128 |
180 |
|
Aussendurchmesser |
28.2 mm |
52.7 mm |
72.6 mm |
|
Innendurchmesser |
12 mm |
36 mm |
56 mm |
|
Messradius |
10.35 mm |
22.6 mm |
32.53 mm |
|
Dicke |
0.73 mm |
0.73 mm |
0.73 mm |
|
|
|
|
Dimensionen (mm) des IT3402 Encoders auf einem Encoder-Halter Typ B.
Encoder mit Flachbandkabel (Raster 1.27 mm) und 6-pin DIN41651 Stecker.
Abmessungen (mm) des Encoder-Halters Typ A. Dieser Halter ist nur zur Evaluierung als Teil des Evaluation & Programming Tools erhältlich. Für eine Serienproduktion mit Halter Typ A, wählen Sie bitte den Encoder IT5602.
