Bestellnummer
Ungültiger Bestellcode
| Menge | Stückpreis |
|---|---|
| 1+ | 247,54 $ |
| 10+ | 215,51 $ |
| 20+ | 198,89 $ |
| 50+ | 175,20 $ |
| 100+ | 158,12 $ |
Merkmale:
- Stark miniaturisiert: 20 x 20 x 3,9 mm
- SSI Schnittstelle
- Unempfindlich gegenüber Störmagnetfelder
- Robust in Öl, Fett, Flüssigkeiten, Staub, Partikel
- Programmierbare Konfiguration
- Auf Wunsch mit Kabel und Stecker

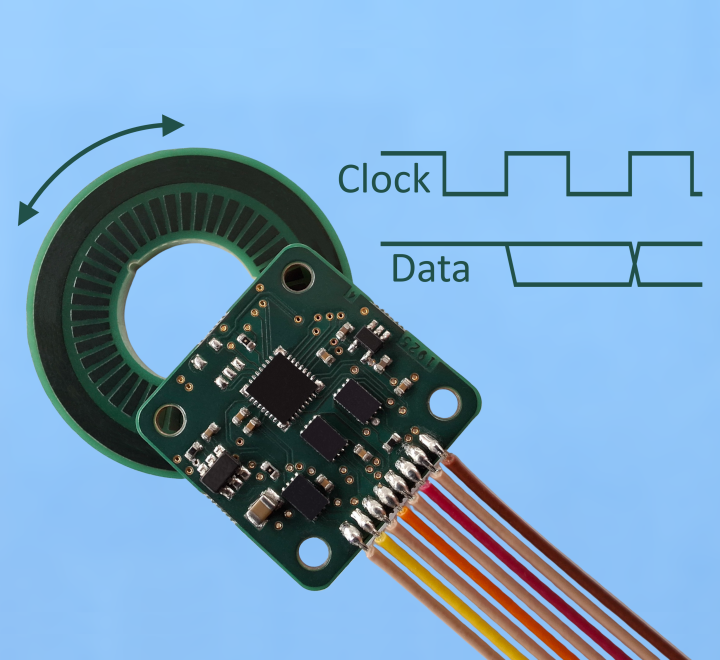

Der Absolut-Drehgeber AP9600C besteht aus einem Encoder und einem Massstab. Der Massstab ist eine Leiterplatte mit passiven Kupferstreifen, die in zwei Spuren angeordnet sind. Zwei Induktiv-Sensoren tasten die Spuren ab, ein Mikrokontroller berechnet die Absolutposition aus diese zwei Sensorsignalen und gibt diese als SSI-Signal in RS-422-Format ab.
Optionen wie die Orientierung vom Encoder zur Scheibe und die Filtereinstellung sind frei programmierbar oder können ab Werk vorprogrammiert werden.
|
Ausgangssignal |
SSI |
|
Messbereich |
360° |
|
Auflösung |
bis 22 Bits/Umdrehung |
|
Versorgung |
5V, 100 mA |
|
Temperatur |
-20 to 100° |
|
Luftspalt |
0.1 – 0.5 mm |
Tabelle mit den Dimensions der Encoder-Scheibe TPCA01-044:
| Scheibe |
Abkürzung |
Wert für TPCA01-044 |
|
Aussendurchmesser |
OD |
28.2 mm |
|
Innendurchmesser |
ID |
12 mm |
|
Abtast-Radius 1 |
RR1 |
8.5 mm |
|
Abtast-Radius 2 |
RR2 |
12.2 mm |

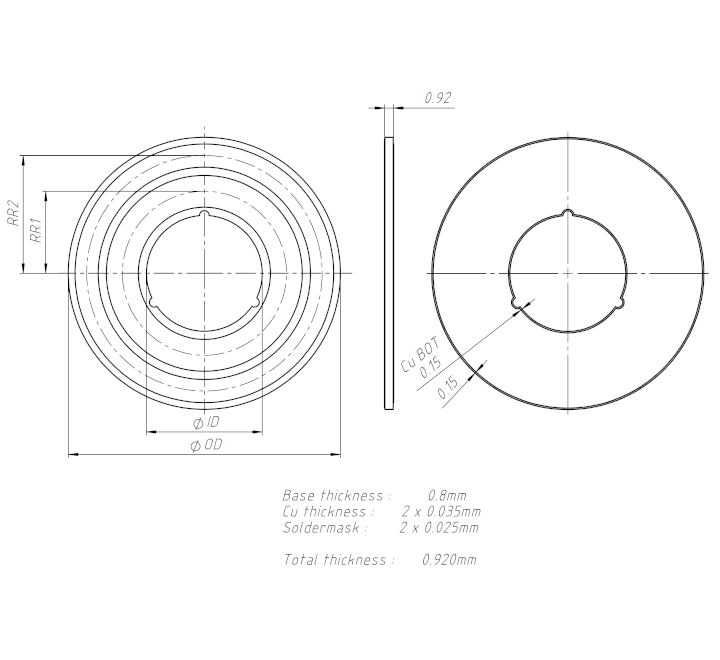

Technische Zeichnung einer 2-Spurige Encoder-Scheibe

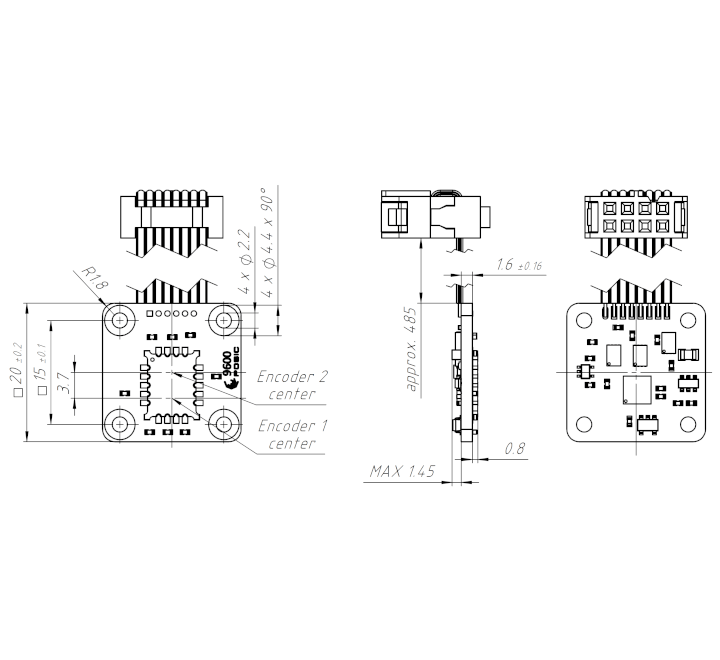

Dimensionen (mm) des AP9200 Encoders mit Twisted-Wire Flachbandkabel (Raster 1.27 mm) und 8-Pin DIN41651 Stecker.
