Bestellnummer

Ungültiger Bestellcode
MengeStückpreis
1+229,50 $
10+199,80 $
20+184,39 $
50+162,43 $
100+146,59 $
pdf
Datenblatt AP9200L
(Size:635.8 KB)
pdf
Datenblatt EPT
(Size:244.6 KB)
pdf
Montageanleitung
(Size:356.7 KB)
zip
3D Model 9200
(Size:653.2 KB)
zip
3D Model TPLA08-028
(Size:81.3 KB)
zip
3D Model TPLA16-036
(Size:119.3 KB)
zip
3D Model TPLA32-055
(Size:188.2 KB)

Achtung!

Der AP9200L Encoder wird über die Schnittstelle mit Linedriver MDB001 mit dem Evaluation & Programmier Tool EPT verbunden. Zusätzlich zum EPT muss die Schnittstelle mit Linedriver MDB001 bestellt werden.

Merkmale:

  • Stark miniaturisiert: 20 x 20 x 3.9 mm
  • SSI Ausgänge
  • Unempfindlich gegenüber Störmagnetfelder
  • Robust in Öl, Fett, Flüssigkeiten, Staub, Partikel
  • Programmierbare Auflösung und Maximalgeschwindigkeit
  • Auf Wunsch mit Halter, Kabel und Stecker

Der Absolut-Lineargeber AP9200L besteht aus einem Encoder und einem Massstab. Der Massstab ist eine Leiterplatte mit passiven Kupferstreifen, die in zwei Spuren mit einer ungleichen Anzahl von Perioden N1 und N2 angeordnet sind. Die Absolutposition wird nach dem Nonius-Prinzip aus der Differenz der beiden Signale errechnet.

Optionen wie die Orientierung Encoder zu Massstab und Filtereinstellung sind frei programmierbar oder können ab Werk programmiert werden.

pdf
Datenblatt AP9200L
(Size:635.8 KB)
pdf
Datenblatt EPT
(Size:244.6 KB)
pdf
Montageanleitung
(Size:356.7 KB)
zip
3D Model 9200
(Size:653.2 KB)
zip
3D Model TPLA08-028
(Size:81.3 KB)
zip
3D Model TPLA16-036
(Size:119.3 KB)
zip
3D Model TPLA32-055
(Size:188.2 KB)

Ausgangssignale

SSI

Absolutweg

bis 38,4 mm

Auflösung

bis 0,02 µm

Versorgung

5V, 70 mA

Temperatur

-20 bis 100°C

Luftspalt

0.1 – 0.5 mm

Massstab

TPLA08-028

TPLA16-036

TPLA32-055

Absolutweg

9,6 mm 19,2 mm 38,4 mm

Massstablänge

27,5 mm 35,9 mm 54,6 mm

Breite

7,5 mm 7,5 mm 7,5 mm

Dicke

0,77 mm 0,77 mm 0,77 mm

Zeichnung

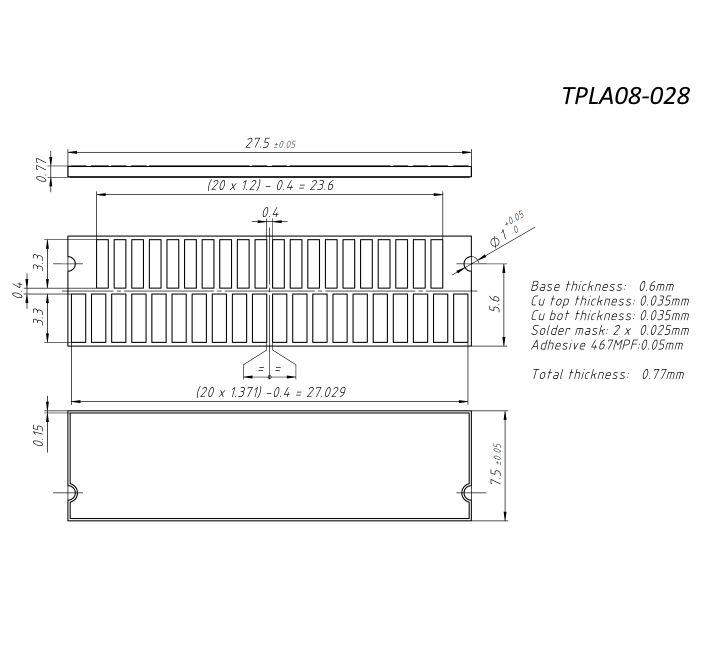

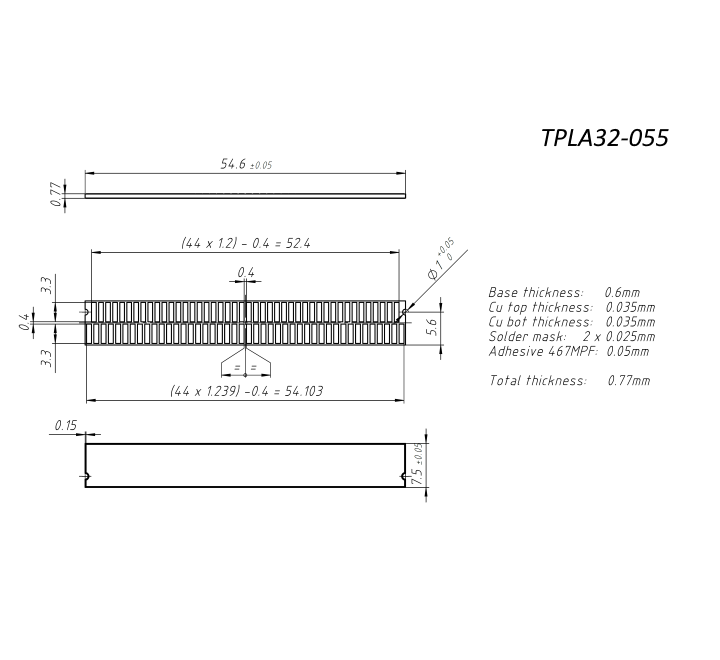

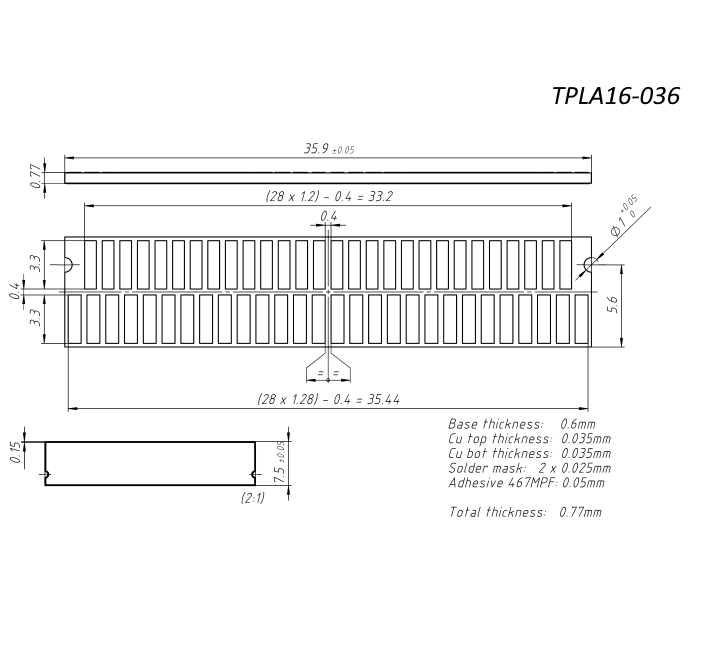

Zweispuriger Absolut-Linear-Massstab für POSIC's AP-Encoder. Die zwei Spuren bilden ein Nonius-Sytem mit einem Absolut-Verfahrweg von 9,6 mm. Zweispuriger Absolut-Linear-Massstab für POSIC's AP-Encoder. Die zwei Spuren bilden ein Nonius-Sytem mit einem Absolut-Verfahrweg von 19,2 mm. Zweispuriger Absolut-Linear-Massstab für POSIC's AP-Encoder. Die zwei Spuren bilden ein Nonius-Sytem mit einem Absolut-Verfahrweg von 38,4 mm.

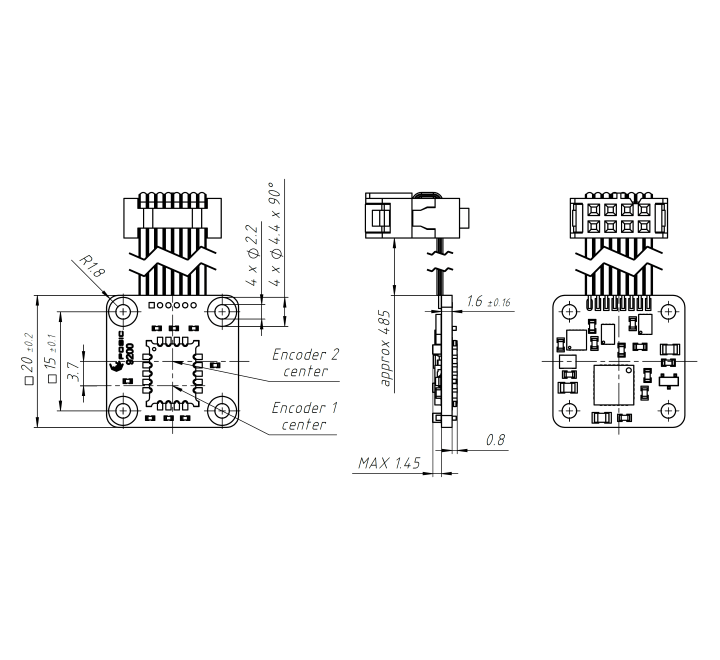

Technische Zeichnung Absolut Induktiv Encoder AP9200

Dimensionen (mm) des AP9200L Encoders mit Twisted-Wire Flachbandkabel (Raster 1.27 mm) und 8-Pin DIN41651 Stecker.

Absolut Lineargeber AP9200L

229,50 $ Stückpreis
Gesamtpreis

Preise und Bestellnummer vom Encoder oder

vom Evaluation & Programmier Tool werden angezeigt

Programmierbar mit POSIC‘s Evaluation & Programmier

Tool oder ab Werk vorprogrammiert

Orientierung des Encoders in bezug auf den Massstab

Siehe datenblatt Tabelle 1

Maximalgeschwindigkeit für

TPLA-Massstäbe

Siehe datenblatt Tabelle 2

Binär oder Gray codiert

Siehe Datenblatt Tabelle 3

LookUp Tabelle zur Kompensation der

periodischen Nicht-Linearität des Massstabs

Siehe Datenblatt Tabelle 4

Zweispurige Nonius-Massstäbe

TPLA08, TPLA16 and TPLA32

Siehe Datenblatt Tabelle 5

Abstandsringe zur Befestigung des Encoders

Siehe Datenblatt Tabelle 6

Standard Kabel: 0 bis 100°C

Hoch-Temp Kabel: -40 bis 125°C

Siehe datenblatt Tabelle 7

Siehe Datenblatt Tabelle 8

Für Evaluation & Programmier Tool:

8-pin Stecker DIN 41651

Wählen Sie die Zahl der Encoder

(Das Bild zeigt immer 2 Encoder,

unabhängig von der gewählten Zahl der Encoder)

Gehäuse aus blauem Plastik Schützt das

Interface Board gegen Schmutz und

Gegenstände die einen Kurzschlus verursachen könnten

AP9200L
