Achtung!

Der AP9201L Encoder wird über die Schnittstelle mit Linedriver MDB001 mit dem Evaluation & Programmier Tool EPT verbunden. Zusätzlich zum EPT muss die Schnittstelle mit Linedriver MDB001 bestellt werden.

Merkmale:

  • Stark miniaturisiert: 20 x 20 x 3,9 mm
  • SSI Ausgänge
  • Unempfindlich gegenüber Störmagnetfelder
  • Robust in Öl, Fett, Flüssigkeiten, Staub, Partikel
  • Programmierbare Auflösung und Maximalgeschwindigkeit
  • Auf Wunsch mit Halter, Kabel und Stecker

Der Absolut-Lineargeber AP9201L besteht aus einem Encoder und einem Massstab. Der Massstab ist eine Leiterplatte mit passiven Kupferstreifen, die in zwei Spuren mit einer ungleichen Anzahl von Perioden N1 und N2 angeordnet sind. Die Absolutposition wird nach dem Nonius-Prinzip aus der Differenz der beiden Signale errechnet.

Optionen wie die Orientierung Encoder zu Massstab und Filtereinstellung sind frei programmierbar oder können ab Werk programmiert werden.

Ausgangssignale

SSI

Absolutweg

bis 38 mm

Auflösung

bis 0,02 µm

Versorgung

5V, 65 mA

Temperatur

-20 bis 100°C

Luftspalt

0.1 – 0.5 mm

Massstab

TPLA08

TPLA16

TPLA32

Periodenlänge (A)

1.2 mm

1.2 mm

1.2 mm

Breite (B)

7.5 mm

7.5 mm

7.5 mm

Dicke (C)

0.92 mm

0.92 mm

0.92 mm

Absolutweg

9.6 mm

19.2 mm

38.4 mm

Massstablänge

bis 538 mm

bis 538 mm

bis 538 mm

TPLA08 Linear Nonius Massstab mit Absolutverfahrweg 9.6 mm für Absolutgeber AP3403L und AP5603L

TPLA16 Linear Nonius Massstab mit Absolutverfahrweg 19.2 mm für Absolutgeber AP3403L und AP5603L TPLA32 Linear Nonius Massstab mit Absolutverfahrweg 38.4 mm für Absolutgeber AP3403L und AP5603L

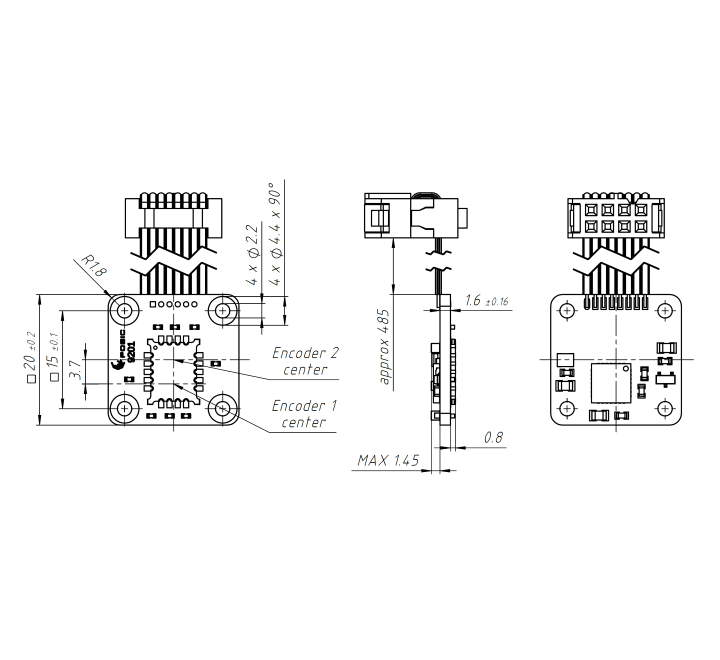

Dimensionen (mm) des AP9201 Encoders mit Flachbandkabel (Raster 1.27 mm) und 8-Pin DIN41651 Stecker.

Absolut Lineargeber AP9201L

$ 180.50 Unit Price
Total Price

Preise und Bestellnummer vom Encoder oder vom Evaluation & Programmier Tool werden angezeigt

Programmierbar mit POSIC‘s Evaluation & Programmier

Tool oder ab Werk vorprogrammiert

Orientierung des Encoders in bezug auf den Massstab

Siehe datenblatt Tabelle 1

Maximalgeschwindigkeit für

TPLA-Massstäbe

Siehe datenblatt Tabelle 2

Binär oder Gray codiert

Siehe Datenblatt Tabelle 3

LookUp Tabelle zur Kompensation der periodischen Nicht-Linearität des Massstabs

Siehe Datenblatt Tabelle 4

Zweispuriger Nonius-Massstäbe TPLA08, TPLA16 and TPLA32

Siehe Datenblatt Tabelle 5

Abstandsringe zur Befestigung des Encoders Siehe Datenblatt Tabelle 6

Standard Kabel: 0 bis 100°C

Hoch-Temp Kabel: -40 bis 125°C

Siehe datenblatt Tabelle 7

Siehe Datenblatt Tabelle 8

Für Evaluation & Programmier Tool: 8-pin Stecker DIN 41651

Wählen Sie die Zahl der Encoder (Das Bild zeigt immer 2 Encoder, unabhängig von der gewählten Zahl der Encoder)

Gehäuse aus blauem Plastik Schützt das Interface Board gegen Schmutz und Gegenstände die einen Kurzschlus verursachen könnten
